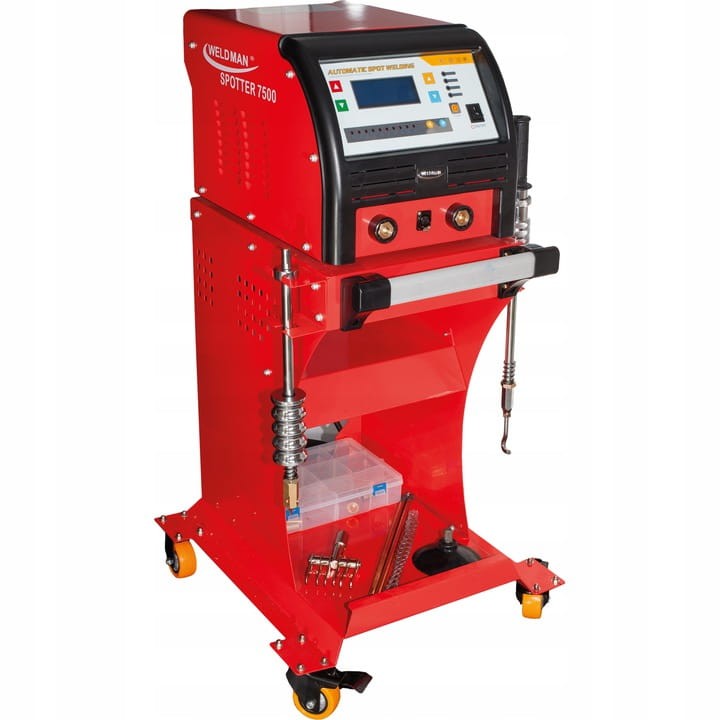

Poste à souder Weldman Spotter 7500

WELDMAN SPOTTER 7500 MACHINE DE SOUDAGE À MICROPROCESSEUR

Fabricant : Weldman | Alimentation : 400 V | Courant : 7 000 A | Puissance : 15,5 kVa | Épaisseur maximale du matériau soudé [mm] : 3

ACCESSOIRES STANDARD

• SPOTTER Soudeuse 7500
• Chariot de transport
• Marteau cinétique pour le manche (pistolet) pour disques triangulaires
• Marteau cinétique avec crochet pour fil ondulé ou rondelles rondes et droites
• ventouse sous videmécanique
• Électrodes de carbone 2 pièces
• Cordon de travail avec poignée (pistolet) 2,2 m
• Cordon d'alimentation 2,5 m
• Câble de masse avec pince de masse de 2 m
• Support de soudage par peigne 6 doigts

ÉQUIPEMENT SUPPLÉMENTAIRE

• Disques ronds : 12 mm : 30 pièces
• Coussinets triangulaires : 5 pièces
• Rondelles droites : 10 pièces
• Rondelles à vis simples : 10 pièces
• Vis M5 L=16mm : 20 pcs.
• Vis M6 L=16mm : 20 pcs.
• Fil ondulé L= 300 mm : 10 pièces.
• Électrode à vis
• Électrode pour rondelles rondes ronde
• Électrode pour coussinets droits
• Électrode pour écraser les bosses (créée après avoir retiré la tôle)
• Électrode double face pour fil ondulé et soudage par points
• Porte-électrode pour fil ondulé
• support de colonne de direction triangulaire
• Dessus du sol
• Boîte à outils d'accessoires

La machine à souder contrôlée par microprocesseur SPOTTER 7500 a été développée pour le traitement de la tôle :

• Sous forme de soudure unilatérale
• Extrusions (en chauffant des éléments de différentes formes),
• Coupe et chauffage avec une électrode de carbone.

Tous les réglages disponibles sur le panneau de commande : 10 modes de fonctionnement, affichage graphique monochrome, réglage des valeurs de courant et de temps et sélection de l'épaisseur de la soudure matériel.< /span>

La soudeuse contrôlée par microprocesseur est un outil extrêmement efficace, sans problème et facile à utiliser

Le soudeur a une large gamme d'applications, en particulier dans les ateliers qui effectuent des réparations de carrosserie pour l'industrie automobile. C'est un outil extrêmement efficace, sans erreur et facile à utiliser. Il sera sûrement parfait entre les mains de spécialistes expérimentés.

Accomplissez toutes les tâches que nous rencontrons dans les ateliers de carrosserie.

SPÉCIFICATIONS :

• Code : 106 132
• Type d'appareil :SPOTTER 7500
• Tension d'alimentation [V] : 400
• Puissance d'alimentation [kVA] : 15,5
• Courant d'alimentation [A] : 20-75
• Courant de soudage [A] : 7000
• Tension du courant de soudage [V] : 1-11,5
• Paramètre de réglage de l'heure [s] : 0,1-9,9
• Max. Épaisseur du matériau soudé [mm] : 3
• Classe de protection [IP] : 21
• Dimensions de la soudeuse [cm] : 51x35x34
• Dimensions soudeuse avec chariot [cm] : 62x55x107
• Poids [kg] : 28
• Poids avec chariot : 47

NIVEAU DE PROTECTION

IP définit le degré auquel l'appareil est résistant à la pénétration de solides et de contaminants de l'eau. IP21 signifie que l'appareil est adapté à un fonctionnement en intérieur.

PANNEAU DE CONTRÔLE AVANCÉ :

• 1 Réglage de la valeur du courant de soudage : diminution - vert / augmentation - rouge
• 2 Affichage graphique monochrome (indique le mode de fonctionnement de la soudeuse, le courant de soudage,
à
• temps de soudage, tension d'alimentation)
• 3 Réglage de la valeur de la durée de soudage : diminuer - bleu / augmenter - jaune
• 4 indicateur de travail LED
• 5diode LED indiquant une erreur dans le fonctionnement de la machine à souder (FAULT)
• 6 affichage LED pour la connexion d'air comprimé (GAS) - fonction spécifique au modèle non active
• 7 DEL D'ALIMENTATION
• 8 Interrupteur principal MARCHE/ARRÊT
• 9 Bouton d'alimentation de la soudeuse POWER
• 10 Sélection du mode de fonctionnement du poste à souder : gauche/droite avec des LED indiquant le mode de fonctionnement sélectionné.< /li>

MODES DE TRAVAIL :

• 01 Électrode à coussinets ronds chauffants + élément soudé
• 02 Chauffage des rondelles triangulaires Tampon avec poignée + rondelle
• 03Rivetage de l'électrode chauffante + élément de soudure
• 04 Soudage à l'électrode unilatéral de tôles
• 05Soudage par chevauchement
• 06 Basculez et échauffez-vous
• 07 irrégularités dans le pincement des électrodes
• 08 Électrode à fil ondulé chauffant + fil ondulé
• 09 Avertissement électrode droite + élément soudé
• 10 Pistolet de soudage double face

Chauffage supérieur

Mode de fonctionnement 01-03-09 puis définissez l'épaisseur du matériau, le temps et le courant de chauffage. Ensuite, nous plaçons le pistolet à l'endroit sélectionné et en appuyant sur la gâchette, nous chauffons la pointe.

Nous réparons la surface avec un tampon avec un crochet. Après la réparation, tourner la barre de verrouillage avec le crochet d'environ 90° pour arracher la vitre.

SOUDAGE DE TÔLE SUR UN CÔTÉ

Mode de fonctionnement 04, puis définissez l'épaisseur du matériau soudé, le temps et le courant de soudage.

Le mode de travail 07 rupture de bosse qui s'est produite dans le pistolet après avoir étiré la tôle doit utiliser l'électrode clé de rupture de bosse, Épaisseur du matériau et placé le courant de soudage P et commencer à souder comme ci-dessus.

Mode de fonctionnement 05 soudage par chevauchement de tôle Carbon elInsérez le porte-électrode et l'électrode de carbone dans le pistolet avec la clé de montage, réglez l'épaisseur du matériau et le courant de soudage.

CHAUFFAGE À L'ARC

Mode 08 puis nous définissons l'épaisseur du matériau, le temps et le courant. Nous insérons le pistolet dans le trou du fil ondulé et pressons l'électrode sur le fil à un angle de 90 °. En appuyant sur la gâchette du pistolet, on chauffe le fil en surface. Fixez la surface avec un porte-peigne ou une pioche avec un crochet.

CHOC-CHALEUR-TEMPÉRATURE

Mode de fonctionnement 06 et nous définissons uniquement l'épaisseur du matériau et le courant de chauffage. Nous déplaçons l'électrode dans un mouvement circulaire et chauffons la surface. Une fois terminé, nous refroidissons la surface avec un matériau humide ou de l'air comprimé.

TRAVAILLER AVEC UNE VENTOUSE MÉCANIQUE

Effeuillement peut être utilisé avec un poinçon à ventouse mécanique. Pour cela, vissez la ventouse sur la raquette. Ensuite, nous posons la ventouse sur la feuille et retirons mécaniquement la feuille. Une fois le travail terminé, dévissez la ventouse du percuteur.

APPLICATION POLYVALENTE

La machine à souder peut gérer le soudage unilatéral et tirer et couper divers corps de voiture éléments< /span>

EFFICACITÉ

La technologie moderne et l'affichage garantissent un paramétrage rapide et précis.

CONFORT DE TRAVAIL

Affichage intuitif qui vous permet de sélectionner le mode de fonctionnement et les commutateurs pour régler le temps et le courant de soudage Vous pouvez choisir les paramètres pour vos propres besoins.

SÉCURITÉ

L'appareil est protégé par un système de protection contre la surchauffe qui éteindra les circuits de l'appareil si un problème est détecté. Après quelques minutes, l'appareil refroidira jusqu'à une température à laquelle il pourra se rallumer automatiquement.

TRANSPORT ET MOBILITÉ

Chariot de transport vous permet de déplacer librement l'observateur vers n'importe quel endroit.
