SPOTTER 4500 Weldman

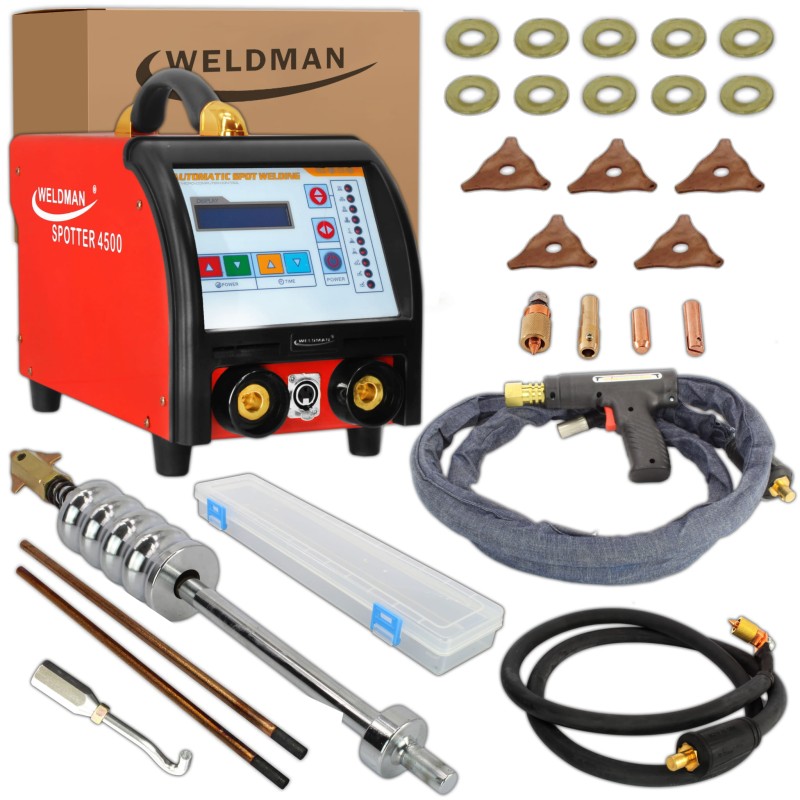

ÉQUIPEMENT STANDARD

• Soudeur Spotter 4500
• Câble de travail avec fiche (DX50) et poignée de travail (pistolet) 2,2 m
• Câble de masse avec une fiche (DX50) et une borne de masse de 2 m
• Cordon d'alimentation sans fiche 2,2 m
• Poinçon pistolet avec manche pour rondelles triangulaires
• Rondelles rondes de 12 mm : 10 pcs.
• Rondelles triangulaires : 5 pcs.
• Électrode pour rondelles rondes
• Électrode pour presser les irrégularités
• Porte-électrode en carbone
• Électrodes en carbone L = 300 mm 2 pcs.
• Un crochet pour un marteau cinétique pour enlever les rondelles rondes
• La fin de la messe
• Boîte à outils pour consommables

SOUDEUR SPOTTER 4500

Une machine à souder commandée par microprocesseur conçue pour le traitement de la tôle :

• Sous forme de soudure unilatérale,
• Extraction (par soudage d'éléments de formes diverses),
• Découpe et chauffage avec une électrode en carbone.

PANNEAU DE CONTRÔLE AVANCÉ :

• 10 modes de fonctionnement différents,
• Affichage monochrome,
• Réglage des valeurs de courant et de temps ainsi que sélection de l'épaisseur du matériau soudé.
• Sélection de l'épaisseur du matériau soudé.

La machine à souder est un outil extrêmement efficace, sans problème et facile à utiliser.

Le spotter est largement utilisé, notamment dans les ateliers de réparation de carrosserie. Certes, il sera parfait entre les mains de spécialistes expérimentés.

DONNÉES TECHNIQUES:

• Code :  106 135
• Type d'appareil :  SPOTTER 4500
• Tension d'alimentation [V]  : 400
• Puissance du courant d'alimentation [kVa] :  10,9
• Courant d'alimentation [A] :  20-60
• Courant de soudage [A] :  200-3500
• Tension de soudage [V] :  2,5-12
• Réglage du temps de scellage [s] :  0,1-9,9
• Max. épaisseur du matériau soudé [mm] :  0,6-1,0
• Classe de protection [IP] :  21
• Les dimensions de la machine à souder [cm] :  37x20x27
• Poids de la machine à souder [kg] :  20

NIVEAU DE SÉCURITÉ

L'IP définit le degré de résistance de l'appareil à la pénétration de contaminants solides et aqueux. IP21 signifie que l'appareil est adapté pour fonctionner dans des pièces fermées.

CHAUFFER LES EXTRÉMITÉS

Mode de fonctionnement 02-03-04  , puis réglez l'épaisseur du matériau, le temps de soudage et le courant. Placez ensuite le pistolet à l'endroit choisi et appuyez sur la gâchette pour souder la pointe.

À l'aide d'un poinçon avec un crochet, nous réparons la surface. Après la réparation, faire pivoter la dérive avec le crochet d'env. 90° pour arracher la rondelle.

SOUDAGE DES TÔLES SUR UN CÔTÉ

Mode de fonctionnement 05  puis réglage de l'épaisseur du matériau à souder, du temps et du courant de soudage.

Mode de fonctionnement 07 pour  écraser les irrégularités créées après avoir tiré la tôle dans le pistolet, placer l'électrode pour écraser les irrégularités, l'épaisseur du matériau et le courant de soudage avec une clé et commencer à souder comme ci-dessus.

Mode de fonctionnement 08  Soudage de tôles superposées Dans le pistolet, placer le porte-électrode carbone et l'électrode carbone à l'aide d'une clé de montage, régler l'épaisseur de matière et le courant de soudage.

SOUDAGE DU FIL ONDULE

Mode de fonctionnement 06, puis réglez l'épaisseur du matériau, le temps et le courant. Placez le pistolet dans le puits du fil ondulé et appuyez l'électrode sur le fil à un angle de 90 °. En appuyant sur la gâchette du pistolet, nous soudons le fil à la surface. À l'aide d'un manche en peigne ou d'un poinçon muni d'un crochet, réparez la surface.

CROQUER-RÉCHAUFFER-BAISSER

Mode de fonctionnement 09 et nous réglons uniquement l'épaisseur du matériau et le courant de soudage. Nous déplaçons l'électrode dans un mouvement circulaire, chauffant la surface. Après la finition, nous refroidissons la surface avec un matériau humide ou de l'air comprimé.

TRAVAILLER AVEC UNE VENTOUSE MÉCANIQUE

L'extraction de tôle peut être utilisée avec l'utilisation d'un poinçon à ventouse mécanique. Pour cela, vissez la ventouse dans le poinçon. Ensuite, nous posons la ventouse sur la feuille et retirons mécaniquement la feuille. Une fois le travail terminé, dévissez la ventouse du percuteur.

POLYVALENCE D'APPLICATION

La machine à souder peut gérer le soudage unilatéral et le tirage et le découpage de divers éléments de carrosseries de voitures

EFFICACITÉ

La technologie moderne et l'affichage garantissent un paramétrage rapide et précis.

CONFORT DE TRAVAIL

L'affichage intuitif qui vous permet de sélectionner le mode de fonctionnement, ainsi que les interrupteurs de réglage du temps de soudage et du courant vous permettent de choisir les paramètres en fonction de vos besoins.

SÉCURITÉ

L'appareil est protégé par un système de protection contre la surchauffe qui coupe le circuit de l'appareil lorsqu'un problème est détecté. Après quelques minutes, l'appareil refroidit à une température qui lui permet de se rallumer automatiquement.
