Sherman DIGITIG 200 LCD AC/DC - kit de soudure n°5

SHERMAN DIGITIG 200 LCD ACDC - KIT DE SOUDAGE # 5

Marque: SHERMAN | Méthodes de soudage: TIG AC, TIG DC, MMA | Alimentation: 230V | Courant de soudage: 200A | Efficacité: 40%

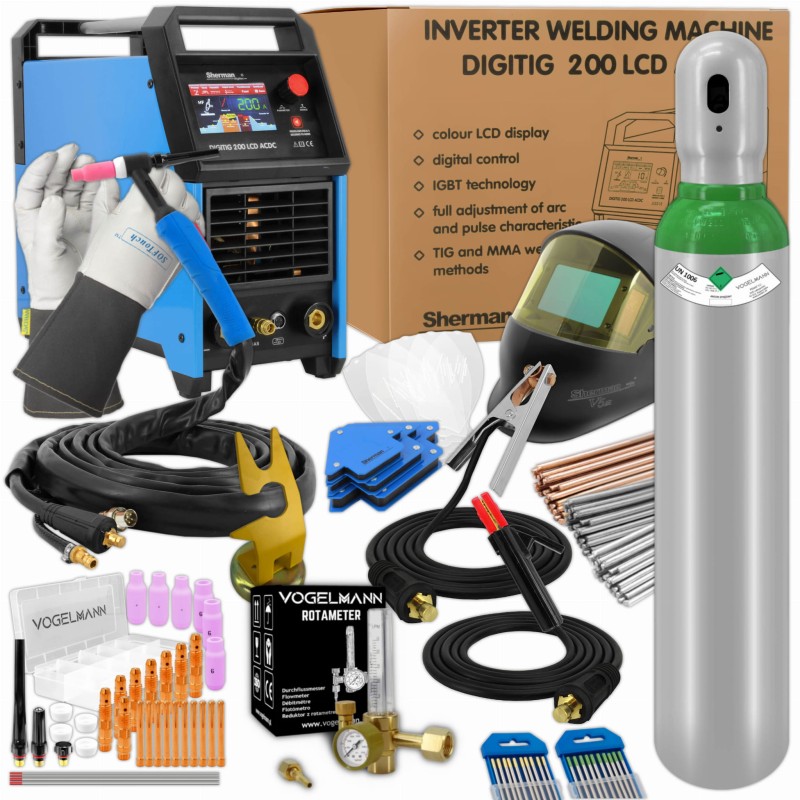

ÉQUIPEMENT STANDARD

• Soudeuse Sherman DIGITIG 200 LCD ACDC
• Poignée T-26 4m
• Câble d'électrode
• Câble de masse

ÉQUIPEMENT SUPPLÉMENTAIRE

• Casque de soudage Sherman V5a
• Lentilles externes en PVC pour le casque - 5 pcs.
• Bouteille de gaz Vogelmann Argon 8l 150 bars
• Vogelmann Régulateur de gaz Rotamètre
• Weldas 10-1004L Gants de soudage taille - L
• Vogelmann Consommables du manche - 36 éléments
• Fil TIG 308LSI inox 1.6mm 1kg
• Fil TIG 12.64 1.6mm 1kg
• Vogelmann TIG Aluminium ER5183 1kg 1.6mm 500mm
• Support magnétique TIG
• Jeu d'angles magnétiques Sherman - 3 pièces
• Électrodes de tungstène Vogelmann Gold 1,6 mm - 10 pcs.
• Vogelmann Électrodes de tungstène vert 1,6 mm - 10 pcs

SHERMAN DIGITIG 200 LCD ACDC

L'appareil de dernière génération, conçu pour un usage professionnel. Il est fabriqué en technologie IGBT et équipé d'un contrôle numérique. Il est utilisé pour le soudage manuel en utilisant la méthode

• TIG de l'acier et des métaux non ferreux à courant continu et alternatif.
• MMA (électrode recouverte).

L'appareil permet un réglage et un contrôle numériques complets des paramètres de soudage des caractéristiques d'arc et d'impulsion, ainsi que le choix de la forme d'onde CA. Il a un allumage HF et la capacité de contrôler en modes deux temps et quatre temps.

Pendant le soudage MMA, la fonction VRD et les fonctions réglables ARC FORCE et HOT START sont disponibles.

L'appareil est équipé d'un écran LCD couleur clair et d'une mémoire pour 10 ensembles de réglages de paramètres d'impulsion et de courant de soudage.

Il est largement utilisé dans les travaux de production et de service. L'appareil se caractérise par d'excellentes propriétés de soudage, particulièrement recommandées pour les utilisateurs domestiques et professionnels.

DONNÉES TECHNIQUES:

• Numéro de catalogue :  7812633
• Tension d'alimentation [V] :  CA 230 50Hz
• Méthodes de soudage :  TIG AC/DC, MMA
• Technologie de fabrication :  IGBT
• Courant de soudage [A] :  MMA : 180, TIG DC : 200, TIG AC : 200
• Cycle de service [%] :  40
• Tension à l'état sans charge. [V] :  68
• Max. consommation de courant [A] : MMA :  34,9, TIG : 25,7
• Max. consommation électrique [kVA] :  MMA : 6,5, TIG : 4,1
• Contrôle du courant de soudage :  Lisse
• Pré-écoulement de gaz [s] :  0,1-5
• Post-débit de gaz [s] :  0-15
• Pente du courant [s] :  0-15
• Décrochage actuel [s] :  0-25
• Courant initial [A] :  5-200
• Courant de base [A] :  5-95 % du courant de soudage
• Courant de cratère [A] :  5-200
• Fréquence d'impulsion [Hz] :  0,5-200
• Durée d'impulsion [%] :  10-90
• Fréquence CA [Hz] :  4-200
• Équilibre CA [%] :  30-70
• Amplitude de courant [%] :  ---
• FORCE D'ARC [A] :  0-10
• Poids [kg] :  14,2
• Dimensions (L x l x H) [mm] :  475 x 200 x 410

TECHNOLOGIE IGBT

La base pour la construction du système de conversion d'énergie électrique de la machine à souder sont des systèmes électroniques réalisés dans la technologie IGBT, permettant un fonctionnement dans la plage de fréquences supérieure à 200 kHz.

NIVEAU DE SÉCURITÉ

IP définit le degré de résistance de l'appareil à la pénétration de contaminants solides et aqueux. IP21 signifie que l'appareil est adapté pour fonctionner dans des pièces fermées.

PROTECTION CONTRE LA SURCHAUFFE

Le module IGBT est protégé contre la surchauffe par un système de protection qui coupe le circuit de soudage de la machine. Après quelques minutes, le poste à souder refroidit à une température qui lui permet de se rallumer automatiquement.

BIEN

Une méthode d'électrode recouverte consistant en un noyau métallique recouvert d'une gaine. Le soudeur alimente l'électrode au fur et à mesure qu'elle fusionne avec la pièce afin de maintenir l'arc d'une longueur constante.

FORCE D'ARC

Augmenter ou diminuer la longueur de l'arc de soudage en fonction de la distance entre l'électrode et le matériau à souder. Il vous permet d'ajuster la dynamique de l'arc de soudage. Le raccourcissement de la longueur de l'arc s'accompagne d'une augmentation du courant de soudage, ce qui stabilise l'arc.

COMPARER

La fonction VRD abaisse la tension à vide. La tension correcte n'est rétablie que juste avant l'amorçage de l'arc. Cela minimise le risque de choc électrique, mais dans certains cas, cela peut rendre l'arc difficile à allumer.

DÉMARRAGE À CHAUD

Le but de cette fonction est d'empêcher l'électrode de coller au matériau et est d'une grande aide lors de l'amorçage de l'arc. Il fonctionne lorsque l'arc est amorcé, provoquant une augmentation temporaire du courant de soudage au-dessus de la valeur définie par le soudeur.

CYCLE DE TRAVAIL

Le cycle de service est basé sur une période de 10 minutes. Un cycle de service de 40 % signifie qu'après 4 minutes de fonctionnement, une pause de 6 minutes est nécessaire. Un cycle de service de 100 % signifie que l'appareil peut fonctionner en continu sans interruption.

HF - ALLUMAGE D'ARC SANS CONTACT

L'appareil Sherman DIGITIG 200 LCD ACDC est équipé d'un ioniseur permettant l'amorçage de l'arc sans contact.

TIG AC/DC

Permet le soudage TIG avec courant alternatif. Il est nécessaire pour souder l'aluminium et ses alliages.

COURANT INITIAL

Le courant qui apparaît dans le circuit après avoir appuyé sur le bouton dans la poignée de la poignée. Plus le courant de démarrage est élevé, plus il est facile d'amorcer l'arc.

Cependant, lors du soudage de tôles minces, un courant de démarrage trop élevé peut entraîner un grillage. Dans certains modes de soudage, le courant ne monte pas pour chauffer la pièce.

TEMPS D'ARRÊT

Temps de descente du courant de soudage de la valeur de consigne à zéro ou à la valeur du courant de cratère.

TEMPS DE MONTÉE

Temps pendant lequel le courant de soudage passe du courant de démarrage à la valeur de courant de soudage réglée.

TIG IMPULSION

Cela affecte la forme de la soudure et le foyer de l'arc. Le soudage par impulsions vous permet également de réduire la quantité de chaleur fournie au matériau et est utilisé lors du soudage de matériaux minces.

TEMPS DE PRÉ-ÉCOULEMENT DU GAZ

Le temps entre la pression sur le bouton dans la poignée de la poignée et le moment où l'arc est amorcé. En règle générale, il faut plus de 0,5 seconde pour délivrer le gaz de protection à la sortie de la buse de la torche. pour couvrir le point de départ de la soudure et l'électrode de tungstène. Dans le cas d'une conduite d'alimentation en gaz plus longue à partir de la bouteille, le temps de pré-écoulement doit être plus long.

TEMPS D'ÉCOULEMENT DE GAZ

Le temps entre l'extinction de l'arc et la fermeture de la vanne gaz. pour protéger le bain de soudure qui se solidifie de l'air et pour refroidir l'électrode de tungstène. Un temps de post-écoulement trop court peut entraîner une oxydation de la soudure.

LARGEUR D'IMPULSION

La durée de l'impulsion vous permet d'ajuster la profondeur de pénétration. L'augmentation de la largeur augmente la profondeur de pénétration, réduisant la quantité de chaleur introduite dans le matériau, réduisant le risque de brûlure à travers des feuilles plus minces ou des composants plus petits.

MÉMOIRE DES RÉGLAGES

L'appareil dispose d'une mémoire des derniers réglages, c'est-à-dire qu'après l'avoir éteint et rallumé, les derniers paramètres réglés sont restaurés. De plus, il est possible d'enregistrer les 20 jeux de paramètres les plus fréquemment utilisés, 10 pour chaque méthode de soudage.

ÉQUILIBRE CA

Le rapport de la durée de la phase positive à la phase négative. La diminution de l'équilibre introduit plus de chaleur dans le matériau, ce qui se traduit par une soudure plus étroite et une pénétration plus profonde, tout en réduisant la charge thermique sur l'électrode de tungstène.

L'augmentation de l'équilibre introduit moins de chaleur dans le matériau, ce qui se traduit par un meilleur nettoyage, une soudure large et une fusion moins profonde, cependant, sollicite considérablement l'électrode de tungstène.

IMPULSION DE FRÉQUENCE

La fréquence avec laquelle la valeur de l'impulsion de courant change entre le courant de soudage et le courant de base.

FRÉQUENCE CA

Utile lors du soudage de l'aluminium. Plus la fréquence est élevée, meilleure est la qualité de la soudure et meilleure est la focalisation de l'arc.

COURANT DE CRATÈRE

Courant utilisé dans certains modes de soudage lorsque l'arc n'est pas éteint immédiatement après la descente du courant de soudage. Il permet de combler le cratère et la fin de la soudure.

MODE DE FONCTIONNEMENT 2T / 4T

2T - Mode double action - une pression sur le bouton dans la poignée de la poignée allume l'ioniseur et allume l'arc. Le soudage est effectué avec le bouton enfoncé.

4T - Mode quadruple - appuyez sur le bouton dans la poignée de la poignée pour allumer l'ioniseur et allumer l'arc, puis relâchez le bouton et commencez à souder avec le bouton relâché. Appuyez à nouveau sur le bouton pour arrêter le soudage.

CHOIX DE LA FORME D'ONDE CA

• Onde sinusoïdale - Onde classique, similaire aux soudeurs à transformateur, préférée par les soudeurs plus âgés.
