Sherman DIGITIG PULSE AC/DC 315GD - kit de soudure n°5

SHERMAN DIGITEC® DIGITIG PULSE AC/DC 315GD - KIT DE SOUDAGE #5

| Marque: SHERMAN | Méthodes de soudage : TIG AC/DC, MMA | Alimentation : 400V | Courant de soudage : 315A | Efficacité : 50% |

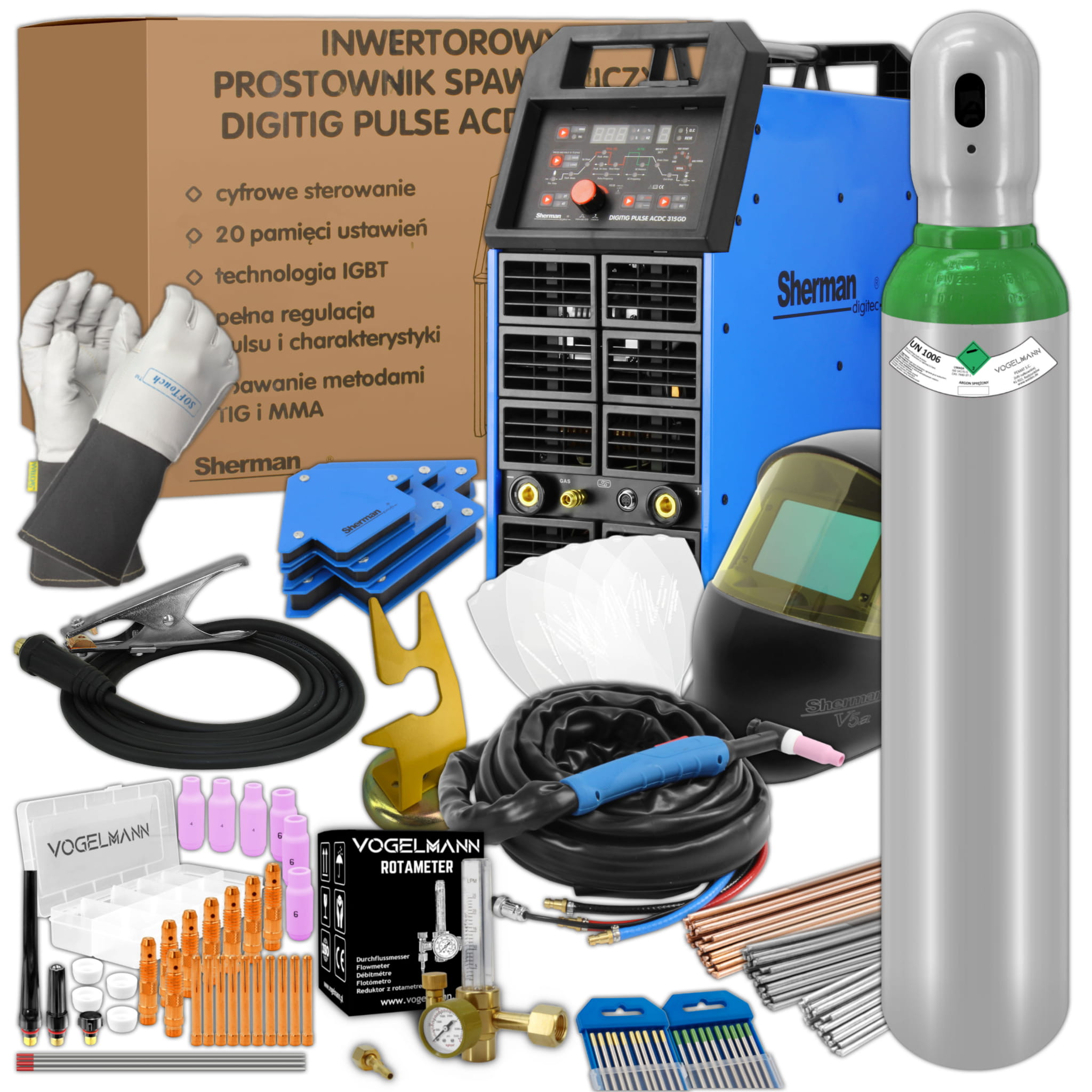

ÉQUIPEMENT STANDARD

• Sherman DIGITIG PULSE AC/DC 315GD
• Support de soudage T-18 / 4m
• Câble de masse 3m
• Manuel de l'Utilisateur
• Carte de garantie

ÉQUIPEMENT SUPPLÉMENTAIRE

• Casque de soudage Sherman V5a
• Verres extérieurs en PVC pour le casque - 5 pcs.
• Bouteille de gaz Vogelmann Argon 8l 150 bars
• Régulateur de gaz Vogelmann Rotameter
• Weldas 10-1004L Gants de soudage taille - L
• Vogelmann Consommables du manche - 36 éléments
• Fil TIG 308LSI inox 1.6mm 1kg
• Fil TIG 12.64 1.6mm 1kg
• Vogelmann TIG Aluminium ER5183 1kg 1.6mm 500mm
• Support magnétique TIG
• Jeu d'angles magnétiques Sherman - 3 pièces
• Électrodes de tungstène Vogelmann Gold 1,6 mm - 10 pcs.
• Vogelmann Électrodes de tungstène vert 1,6 mm - 10 pcs.

Sherman DIGITIG PULSE AC/DC 315GD est utilisé pour le soudage manuel en courant continu et alternatif des aciers de construction avec des électrodes enrobées (méthode MMA) et des aciers de qualité et des métaux non ferreux avec une électrode non consommable dans un écran de gaz inerte (méthode TIG).

Dans la conception et la construction de l'appareil, les dernières réalisations dans le domaine de la technologie PWM (modulation de largeur d'impulsion) et des modules IGBT (transistors bipolaires à grille isolée) ont été utilisées, grâce auxquelles le soudeur se caractérise par de petites dimensions et un faible poids

Il est largement utilisé dans les travaux de production et de service. Il est conçu pour fonctionner dans des pièces fermées et couvertes.

Il dispose d'un allumage HF, d'une fonction 2T / 4T et d'un affichage du courant de soudage.

L'appareil possède d'excellentes propriétés de soudage, particulièrement recommandées pour les professionnels.

TECHNOLOGIE IGBT

La base pour la construction du système de conversion d'énergie électrique de la machine à souder sont des systèmes électroniques réalisés en technologie IGBT qui permettent un fonctionnement dans la plage de fréquences supérieure à 200 kHz

MODE DE FONCTIONNEMENT 2T / 4T

En mode à deux cylindres, appuyer sur l'interrupteur dans la poignée de la poignée allumera l'ioniseur et allumera l'arc. Le soudage est effectué avec l'interrupteur enfoncé. Relâcher l'interrupteur arrêtera le soudage.

En mode quatre cycles, appuyer sur l'interrupteur dans la poignée de la poignée allumera l'ioniseur et allumera l'arc, puis relâchera l'interrupteur et commencera à souder avec l'interrupteur relâché. Appuyez à nouveau sur l'interrupteur pour arrêter le soudage.

COURANT INITIAL 10 - 315A

Le courant qui apparaît dans le circuit après avoir appuyé sur le bouton dans la poignée de la poignée. Plus le courant de démarrage est élevé, plus il est facile d'amorcer l'arc. Cependant, lors du soudage de tôles minces, un courant de démarrage trop élevé peut entraîner un grillage. Dans certains modes de soudage, le courant n'augmente pas pour chauffer la pièce.

HF

Soudage à l'électrode de tungstène sous protection gazeuse avec arc pilote (sans contact).

LARGEUR D'IMPULSION 10 - 90%

La durée de l'impulsion vous permet d'ajuster la profondeur de pénétration. L'augmentation de la largeur augmente la profondeur de pénétration, réduisant la quantité de chaleur introduite dans le matériau, réduisant le risque de brûlure à travers des feuilles plus minces ou des composants plus petits.

TEMPS AVAL 0 - 25s

Temps de descente du courant de soudage de la valeur de consigne à zéro ou à la valeur du courant de cratère.

TEMPS DE MONTEE DU COURANT 0 - 15s

Temps pendant lequel le courant de soudage passe du courant de démarrage à la valeur de courant de soudage réglée.

COURANT DE CRATÈRE 10 - 315A

Courant utilisé dans certains modes de soudage lorsque l'arc n'est pas éteint immédiatement après la descente du courant de soudage. Il permet de combler le cratère et la fin de la soudure.

COURANT DE BASE 5 - 95%

Le courant responsable du maintien du processus de soudage, la valeur inférieure de l'impulsion de courant. Il facilite le contrôle de la quantité de chaleur introduite dans le matériau. Le courant de base ne peut être réglé que pendant le soudage par impulsions.

FRÉQUENCE D'IMPULSIONS 0.5 - 200Hz

La fréquence avec laquelle la valeur de l'impulsion de courant change entre le courant de soudage et le courant de base.

TEMPS DE PREFLOW GAZ 0.1 - 1s

Le temps entre la pression sur le bouton dans la poignée de la poignée et le moment où l'arc est amorcé. En règle générale, il faut plus de 0,5 s pour amener le gaz de protection à la sortie de la buse de la torche. pour couvrir le point de départ de la soudure et l'électrode de tungstène. Dans le cas d'une conduite d'alimentation en gaz plus longue à partir de la bouteille, le temps de pré-écoulement doit être plus long.

TEMPS FLUX DE GAZ 0 - 15s

Le temps entre l'extinction de l'arc et la fermeture de la vanne gaz. pour protéger le bain de fusion qui se solidifie de l'air et pour refroidir l'électrode de tungstène. Un temps de post-écoulement trop court peut entraîner une oxydation de la soudure. Lors du soudage en mode TIG AC (courant alternatif), ce temps doit être plus long.

FRÉQUENCE DU COURANT AC 40 - 200Hz

Utile lors du soudage de l'aluminium. Plus la fréquence est élevée, meilleure est la qualité de la soudure, meilleure est la focalisation de l'arc

ÉQUILIBRE AC 0 - 15s

Le rapport de la durée de la phase positive à la phase négative. La diminution de l'équilibre introduit plus de chaleur dans le matériau, ce qui se traduit par une soudure plus étroite et une pénétration plus profonde, tout en réduisant la charge thermique sur l'électrode de tungstène. L'augmentation de l'équilibre introduit moins de chaleur dans le matériau, ce qui se traduit par un meilleur nettoyage, une soudure large et une fusion moins profonde, cependant, sollicite considérablement l'électrode de tungstène.

MMA

Possibilité de soudage MMA

FONCTION VRD

Module réduisant la tension de repos du circuit secondaire de l'appareil). Augmente la sécurité et réduit le risque de choc électrique. La fonction éteint et rallume la puissance de soudage lorsque la résistance entre les pointes d'électrode et l'élément soudé est mesurée pendant le soudage.

FONCTION FORCE D'ARC 0-10

Il vous permet d'ajuster la dynamique de l'arc de soudage. Le raccourcissement de la longueur de l'arc s'accompagne d'une augmentation du courant de soudage, ce qui stabilise l'arc. La diminution de la valeur donne un arc plus doux et une profondeur de fusion plus petite.

FONCTION DE DÉMARRAGE À CHAUD 0-10

La fonction est connue sous le nom de démarrage à chaud. Il fonctionne lorsque l'arc est amorcé, provoquant une augmentation temporaire du courant de soudage au-dessus de la valeur définie par le soudeur. HOT START est conçu pour empêcher l'électrode de coller au matériau et est d'une grande aide lors de l'amorçage de l'arc. Dans le cas du soudage de petits éléments, il est recommandé de désactiver cette fonction, car cela peut provoquer un épuisement du matériau de soudure

AFFICHAGE CLAIR ET FACILITÉ D'UTILISATION

L'appareil dispose d'une régulation et d'un contrôle complets des paramètres de soudage en temps réel. Le réglage s'effectue au moyen d'un potentiomètre et de boutons situés sur une plaque dite lisible et transparente "panneau souple".

Le soudeur a la mémoire des derniers réglages, c'est-à-dire qu'après l'avoir éteint et rallumé, les derniers paramètres réglés sont restaurés. Il est également possible d'enregistrer 20 ensembles de réglages de paramètres d'impulsion et de courant de soudage.

PROTECTION CONTRE LA SURCHAUFFE

La source d'alimentation est équipée d'un interrupteur thermique automatique de surcharge.

Lorsque la température du poste à souder est trop élevée, la protection déconnecte le courant de soudage et la diode de surchauffe s'allume. Une fois que la température a chuté, le commutateur se réinitialise automatiquement.

PARAMÈTRES TECHNIQUES

• Tension d'alimentation AC 3x400V ± 10% 50Hz
• Consommation électrique maximale MMA : 8,8 kVA, TIG : 8,5 kVA
• Courant de soudage nominal / facteur de marche MMA : 280 A / 60 % TIG 315 A / 50 %
• Tension nominale à vide 20V (VRD) / 59V
• Consommation de courant maximale MMA : 24 A, TIG 21 A
• Protection réseau 25 A.
• Poids (sans accessoires) 29,5 kg
• Dimensions 565 x 240 x 585 mm
• Degré de protection IP21

PLAGES DE RÉGLAGES DES PARAMÈTRES

• Pré-débit de gaz 0,1 - 1 s
• Post-débit de gaz 0 - 15 sec
• Rampe de courant 0 - 15 s
• Pente descendante 0 - 25 s
• Courant initial 10 - 315 A.
• Courant de soudage MMA : 20-280 A TIG : 10-315 A
• Courant de base 5 - 95 % du courant de soudage
• Courant de cratère 10 - 315 A.
• Fréquence d'impulsion 0,5 - 200 Hz
• Largeur d'impulsion 10 - 90%
• Fréquence CA 40 - 200 Hz
• Balance AC 30 - 70%
