Spartus EasyTIG 203P DC PULS - kit de soudage n ° 8

SPARTUS EASYTIG 203P DC - KIT DE SOUDAGE # 8

| Marque: SPARTUS  | Méthodes de soudage : TIG DC, MMA | Alimentation : CA 230V / 50Hz | Courant de soudage : 200A | Efficacité : 60% |

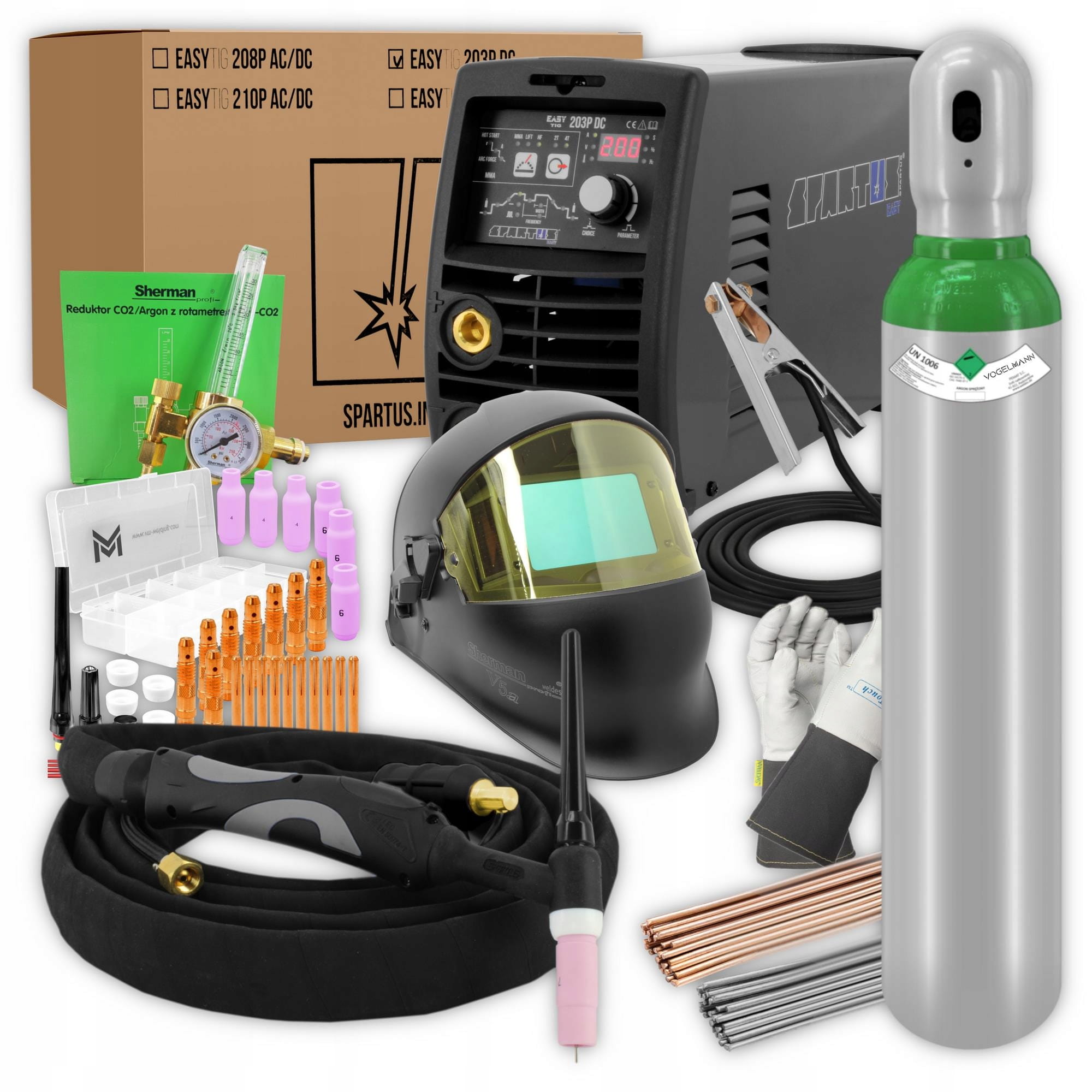

ÉQUIPEMENT STANDARD

• SPARTUS® EasyTIG 203P DC
• Torche TIG SPE 17 1B 4m
• Un ensemble de consommables
• Câble de masse 3m
• Tuyau de gaz
• Manuel de l'Utilisateur

ÉQUIPEMENT SUPPLÉMENTAIRE

• Weldas 10-1004L Gants de soudage taille - L
• Casque de soudage Sherman V5a
• Bouteille de gaz Vogelmann Argon 8l 150 bar
• Régulateur de gaz Sherman avec rotamètre
• Vogelmann Consommables du manche - 36 éléments
• Fil TIG 308LSI inox 1.6mm 1kg
• Fil TIG 12.64 1.6mm 1kg

Les SPARTUS® Easy TIG 203P DC sont des postes de soudage à onduleur modernes à commande numérique, construits sur la base de transistors IGBT et de la technologie PWM .

C'est un appareil conçu et fabriqué pour travailler sur le terrain. Petit, léger et polyvalent. Parfait pour souder les aciers inoxydables et résistants aux acides .

Le panneau de fonctions facile à utiliser et intuitif permet un contrôle précis de tous les paramètres de soudage les plus importants pour les méthodes TIG et MMA.

Les soudeurs sont équipés d'un certain nombre de technologies modernes, soutenant le travail de l'opérateur, stabilisant les paramètres de sortie et protégeant le soudeur contre les dommages.

IL COMPREND, ENTRE AUTRES

• Système de contrôle MCU - réagit immédiatement à tout changement.
• Système de protection intelligent du poste à souder contre les surtensions et les surchauffes.
• Système d'amorçage d'arc sans contact HF - amorçage d'arc simple et sans contact dans la méthode TIG.
• Panneau de commande numérique - opération facile et réglage des paramètres de soudage appropriés.

Exemples d'application : travaux de rénovation sur le terrain, travaux en atelier, construction légère, maintenance

DONNÉES TECHNIQUES:

• Tension d'alimentation : ~ 1 × 230 V ± 10 % 50/60 Hz
• Courant de soudage : TIG : 10 - 200A
• Facteur de marche : TIG : 60 %
• Pré-gaz : 0 - 2s
• Post-gaz : 0 - 10s
• Temps de pente ascendante : 0 - 10 s
• Temps de descente actuel : 0 - 10 s
• Courant d'impulsion : 5 - 200A
• Largeur d'impulsion : 5 - 95 %
• Fréquence d'impulsion : 0.5 - 200Hz
• Fréquence du courant alternatif : 60 Hz
• Équilibre CA : 10 - 99 %
• Mode de fonctionnement : 2T / 4T
• Amorçage d'arc : HF
• Courant de soudage MMA : 10 - 200A
• Tension de repos : 69
• Consommation de courant : TIG 32A / MMA 47A
• Facteur de puissance (cosφ) : 0,6
• Efficacité η : 85 %
• Classe d'isolation : H.
• Degré de protection : IP21S
• Poids : 7,9 kg
• Dimensions : 420 x 135 x 240 mm

TECHNOLOGIE IGBT

La base pour la construction du système de conversion d'énergie électrique de la machine à souder sont des systèmes électroniques réalisés dans la technologie IGBT, permettant un fonctionnement dans la plage de fréquences supérieure à 200 kHz.

La soudeuse est équipée d'un système de compensation de la tension d'alimentation, qui permet son fonctionnement avec des fluctuations de tension dans le réseau d'alimentation jusqu'à 10 %.

NIVEAU DE SÉCURITÉ

L'IP définit le degré de résistance de l'appareil à la contamination solide et à l'eau entrant dans l'appareil. IP21S signifie que l'appareil est adapté à un fonctionnement dans des espaces confinés et n'est pas adapté à une utilisation sous la pluie et la neige.

CYCLE DE TRAVAIL

Le cycle de service est basé sur une période de 10 minutes. Un cycle de service de 35 % signifie qu'une pause de 7,5 minutes est nécessaire après 3,5 minutes de fonctionnement. Un cycle de service de 100 % signifie que l'appareil peut fonctionner en continu sans interruption.

SOUDAGE MMA

L'appareil SPARTUS® Easy TIG 203P DC permet de souder avec une électrode enrobée.

DÉMARRAGE À CHAUD

Le but de cette fonction est d'empêcher l'électrode de coller au matériau et est d'une grande aide lors de l'amorçage de l'arc. Lors du soudage de petites pièces, il est recommandé de désactiver cette fonction, car cela peut provoquer l'épuisement du matériau soudé.

FORCE D'ARC

Il vous permet d'ajuster la dynamique de l'arc de soudage. Le raccourcissement de la longueur de l'arc s'accompagne d'une augmentation du courant de soudage, ce qui stabilise l'arc.

La diminution de la valeur donne un arc doux et une profondeur de fusion plus petite, tandis que l'augmentation de la valeur entraîne une pénétration plus profonde et la possibilité d'un soudage à l'arc court.

MODE DE FONCTIONNEMENT 2T / 4T

2T - appuyer sur le bouton dans la poignée de la poignée allume l'ioniseur et allume l'arc. Le soudage est effectué avec le bouton enfoncé.

4T - appuyer sur le bouton dans la poignée de la poignée allumera l'ioniseur et l'allumage de l'arc, puis relâchera le bouton et commencera à souder avec le bouton relâché. Appuyez à nouveau sur le bouton pour arrêter le soudage

TEMPS PREFLOW GAZ 0 - 2s.

Le temps entre l'appui sur le bouton dans la poignée de la poignée et l'ouverture de la vanne de gaz jusqu'à ce que l'arc soit amorcé. En règle générale, il faut plus de 0,5 seconde pour fournir du gaz de protection à la sortie de la buse de la torche afin de protéger le début de soudage et l'électrode de tungstène.

TEMPS FLUX DE GAZ 0 - 10s

Le temps qui s'écoule entre l'extinction de l'arc et la fermeture de la vanne de gaz pour protéger de l'air le bain de fusion qui se solidifie et pour refroidir l'électrode de tungstène. Un temps de post-écoulement trop court peut entraîner une oxydation de la soudure. Lors du soudage en mode TIG AC (courant alternatif), ce temps doit être plus long.

TEMPS DE MONTEE DU COURANT 0 - 10s

Le temps pendant lequel le courant de soudage est ascendant du courant de démarrage à la valeur de courant de soudage réglée.

PENTE DESCENDANTE 0 - 10s.

Temps de descente du courant de soudage de la valeur de consigne à zéro ou à la valeur du courant de cratère.

IMPULSION TIG

Le soudage pulsé est un type de soudage TIG par points qui permet le soudage d'éléments minces grâce à une très faible émission de chaleur dans la zone d'assemblage. Il consiste en un allumage et une extinction cycliques à court terme de l'arc.

TIG IMPULSION

La fonction affecte la forme de la soudure et le foyer de l'arc. Le soudage par impulsions vous permet également de réduire la quantité de chaleur fournie au matériau et est utilisé lors du soudage de matériaux minces.

HF - ALLUMAGE D'ARC SANS CONTACT

L'appareil SPARTUS® Easy TIG 203P DC est équipé d'un ioniseur permettant l'amorçage de l'arc sans contact.

FRÉQUENCE D'IMPULSIONS 0.5 - 200Hz

La fréquence avec laquelle la valeur de l'impulsion de courant change entre le courant de soudage et le courant de base.

FRÉQUENCE DE COURANT AC 60Hz

Utile lors du soudage de l'aluminium. Plus la fréquence est élevée, meilleure est la qualité de la soudure et meilleure est la focalisation de l'arc.

BALANCE AC 10 - 99%

Le rapport de la durée de la phase positive à la phase négative. La diminution de l'équilibre introduit plus de chaleur dans le matériau, ce qui se traduit par une soudure plus étroite et une pénétration plus profonde, tout en réduisant la charge thermique sur l'électrode de tungstène.

L'augmentation de l'équilibre introduit moins de chaleur dans le matériau, ce qui se traduit par un meilleur nettoyage, une soudure large et une fusion moins profonde, cependant, sollicite considérablement l'électrode de tungstène.
