Spartus EasyTIG 208P AC/DC

SOUDEUSE INVERTER SPARTUS EASYTIG 208P AC / DC

| Marque: Spartus | Méthodes de soudage: TIG AC, TIG DC, MMA | Alimentation: AC 230V / 50Hz | Courant de soudage: 200A | Rendement: AC 35 [200A] / DC 40 [170A] |

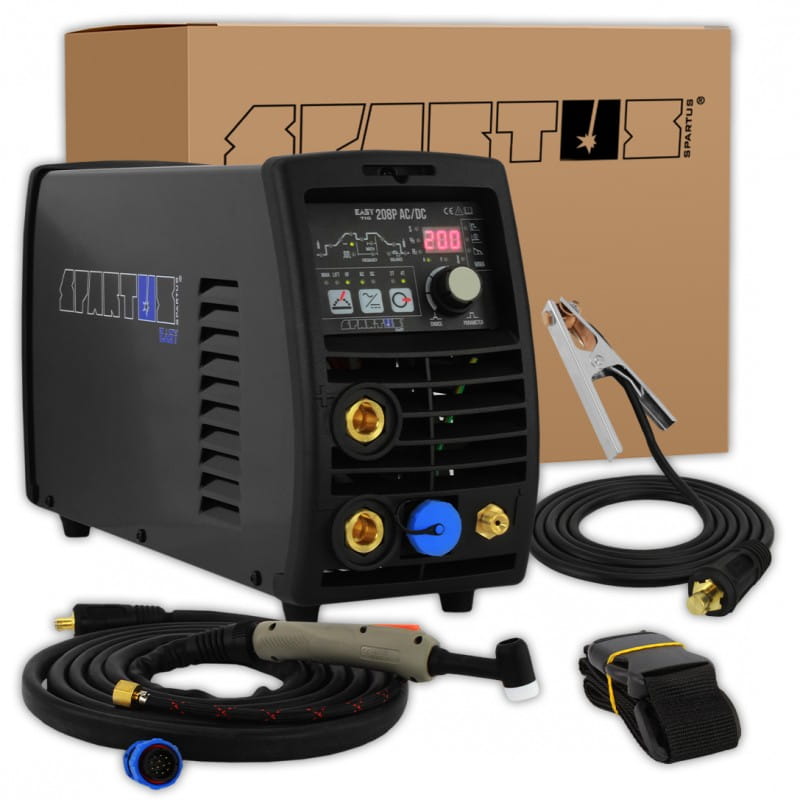

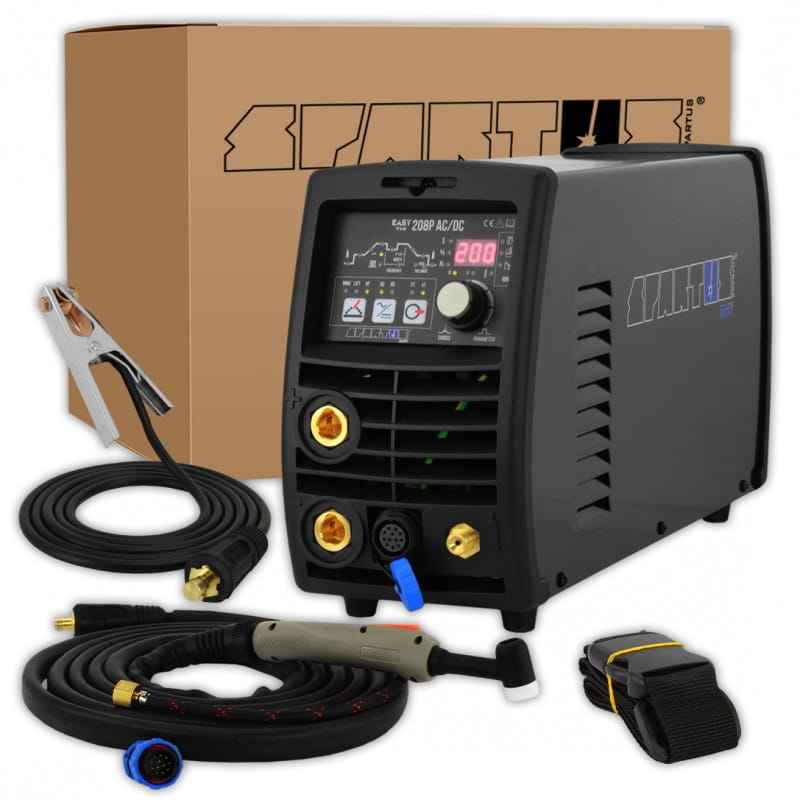

L'ENSEMBLE COMPLET COMPREND:

• SPARTUS® EasyTIG 208P AC / DC

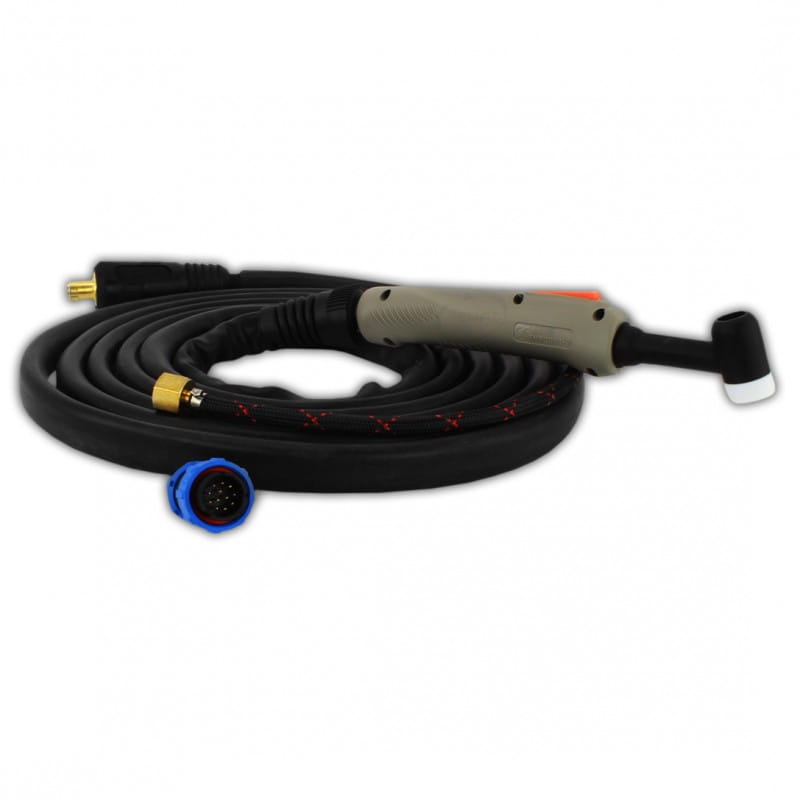

• Torche TIG SPE 17 1B 4m
• Un ensemble de consommables
• Câble de masse de 3 m

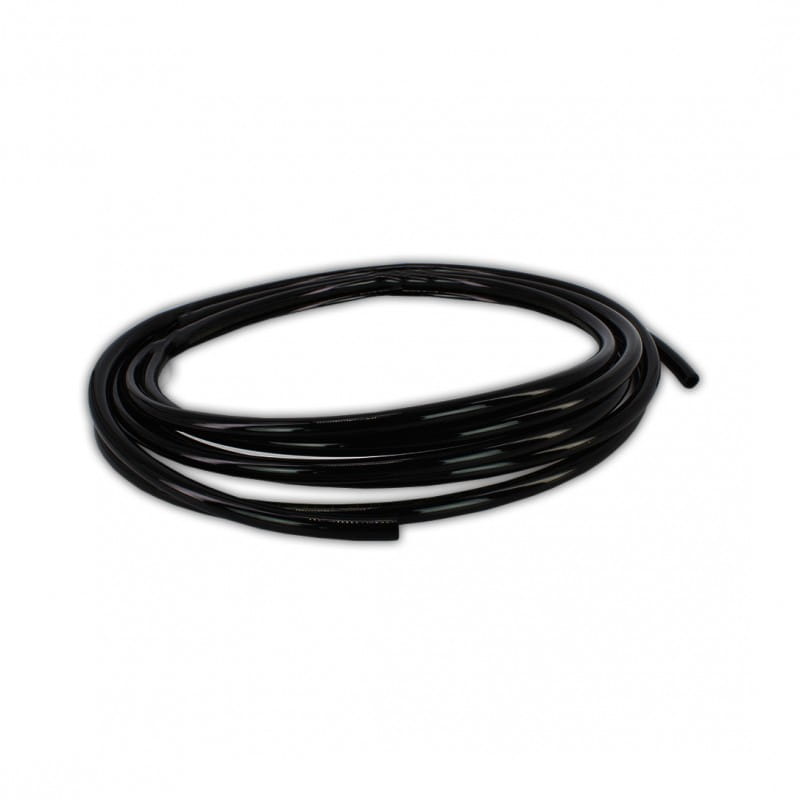

• Tuyau à gaz
• Manuel de l'Utilisateur

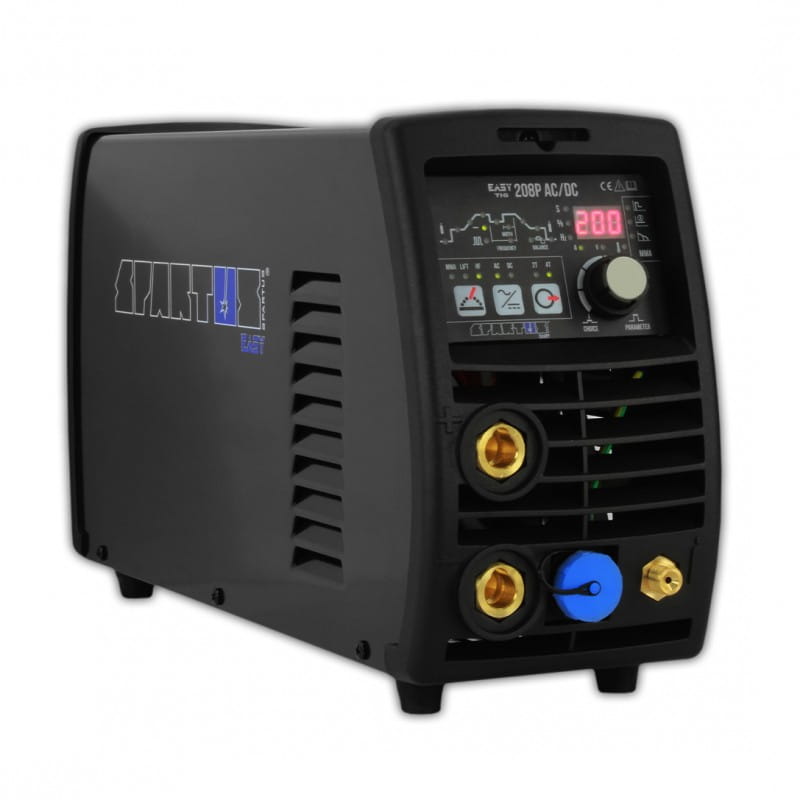

Les SPARTUS® Easy TIG 208P AC / DC sont des postes de soudage à onduleur modernes à commande numérique, construits sur la base de transistors IGBT et de la technologie PWM .

C'est un appareil conçu et fabriqué en pensant au travail sur le terrain. Petit, léger et polyvalent. Parfait pour le soudage en acier inoxydable et résistant aux acides aciers et aluminium .

La fonction de soudage intégrée avec impulsion réglable vous permet de joindre des éléments même très minces . Le panneau de fonctions intuitif et facile à utiliser permet un contrôle précis de tous les paramètres de soudage les plus importants pour les méthodes TIG et MMA .

Le soudeur est équipé d'un certain nombre de technologies modernes , soutenant le travail de l'opérateur, stabilisant les paramètres de sortie et protégeant le soudeur contre les dommages.

Ils comprennent, mais ne sont pas limités à:

• Système de contrôle MCU - réagit immédiatement à tout changement.
• Système de protection intelligent de la machine à souder contre les surtensions et les surchauffes.
• Système d'allumage d'arc sans contact HF - amorçage d'arc simple et sans contact dans la méthode TIG.

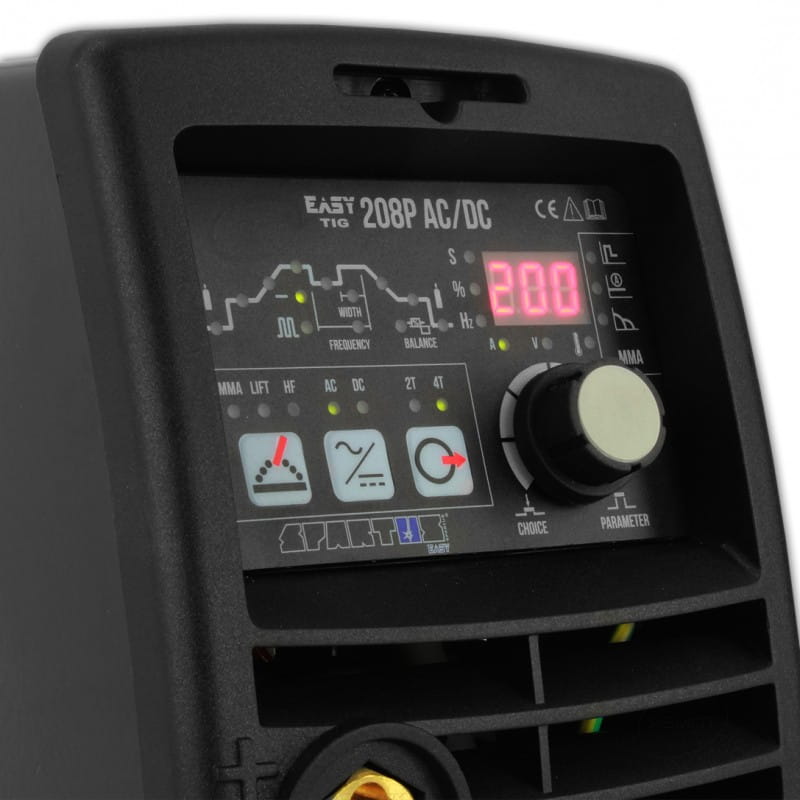

• Panneau de commande numérique - opération facile et réglage des paramètres de soudage appropriés.

DONNÉES TECHNIQUES

• Tension d'alimentation: ~ 1 × 230V ± 10% 50/60 Hz
• Courant de soudage TIG: AC 10 - 200A / DC 10 - 170A
• Cycle de service: TIG: AC 35% / DC 40%
• Pré-gaz: 0 - 2s
• Post gaz: 0 - 10s
• Temps de montée: 0 - 10s
• Temps de descente actuel: 0 - 10s
• Courant d'impulsion: AC 10 - 200A / DC 10 - 170A
• Largeur d'impulsion: 5 à 95%
• Fréquence d'impulsion: 0,5 - 200Hz
• Fréquence du courant alternatif: 60Hz
• Forme d'onde AC: rectangulaire
• Balance AC: 10 à 99%
• Mode de fonctionnement: 2T / 4T: Oui
• Courant de soudage MMA: AC 10 - 170A / DC 10 - 170A
• Tension de ralenti: 79V
• Consommation de courant: TIG DC 28A / TIG AC 33A / MMA DC 41A / MMA AC 39A
• Facteur de puissance: (cosφ): 0,6
• Efficacité: η: 85%
• Degré de protection: IP21S
• Poids: 8,7 kg
• Dimensions: 450 x 135 x 230 mm

TECHNOLOGIE IGBT

La base pour la construction du système de conversion d'énergie électrique de la machine à souder sont des systèmes électroniques fabriqués dans la technologie IGBT, permettant un fonctionnement dans la gamme de fréquences supérieure à 200 kHz.

La soudeuse est équipée d'un système de compensation de tension d'alimentation, qui permet leur fonctionnement avec des fluctuations de tension dans le réseau d'alimentation jusqu'à 10%.

NIVEAU DE SÉCURITÉ

IP définit la mesure dans laquelle l'appareil résiste à la contamination par les solides et l'eau pénétrant à l'intérieur. IP23 signifie que l'appareil est adapté pour fonctionner dans des pièces fermées et ne convient pas pour une utilisation sous la pluie.

CYCLE DE TRAVAIL

Le cycle de service est basé sur une période de 10 minutes. Un cycle de service de 40% signifie qu'après 4 minutes de fonctionnement, une pause de 6 minutes est nécessaire. Un cycle de service de 100% signifie que l'appareil peut fonctionner en continu sans interruption.

SOUDAGE MMA

L'appareil SPARTUS® Easy TIG 208P AC / DC permet le soudage avec une électrode enrobée.

FONCTION ARC FORCE (MMA )

Il vous permet d'ajuster la dynamique de l'arc de soudage. Le raccourcissement de la longueur de l'arc s'accompagne d'une augmentation du courant de soudage, ce qui stabilise l'arc.

La diminution de la valeur donne un arc doux et une profondeur de fusion plus petite, tandis que l'augmentation de la valeur entraîne une pénétration plus profonde et la possibilité d'un soudage à l'arc court.

Avec une valeur élevée de la fonction ARC FORCE, vous pouvez souder avec une longueur d'arc minimale et une vitesse de fusion d'électrode élevée.

FONCTION DE DÉMARRAGE À CHAUD

On l'appelle communément un démarrage à chaud. Il fonctionne lorsque l'arc est frappé, provoquant une augmentation temporaire du courant de soudage au-dessus de la valeur définie par le soudeur.

La fonction est d'empêcher l'électrode de coller au matériau et est d'une grande aide lors de la frappe de l'arc. Lors du soudage de petites pièces, il est recommandé de désactiver cette fonction, car elle peut provoquer une brûlure du matériau soudé.

TIG AC / DC

Permet le soudage TIG avec courant alternatif. Il est nécessaire pour le soudage de l'aluminium et de ses alliages. MMA - une fonction qui permet le soudage MMA, c'est-à-dire le soudage avec une électrode enrobée. Cela augmente les possibilités et la polyvalence de l'appareil

TEMPS DE PRÉ-FLUX DE GAZ 0 - 2s.

Le temps écoulé entre la pression du bouton dans la poignée de la poignée et l'ouverture du robinet de gaz jusqu'à ce que l'arc soit atteint. En règle générale, il faut plus de 0,5 seconde pour fournir du gaz de protection à la sortie de la buse de la torche pour protéger le début du soudage et l'électrode en tungstène.

TEMPS D'ECOULEMENT DE GAZ 0 - 10s

Le temps entre l'extinction de l'arc et la fermeture de la vanne de gaz pour protéger le bain de soudure de solidification de l'air et refroidir l'électrode en tungstène. Un temps de post-écoulement trop court peut entraîner une oxydation de la soudure. Lors du soudage en mode TIG AC (courant alternatif), ce temps doit être plus long.

TEMPS DE MONTÉE ACTUEL 0 - 10s

Le temps nécessaire au courant de soudage pour passer du courant de démarrage à la valeur de courant de soudage réglée.

DESCENTE DE LA PENTE 0 - 10s.

Temps pour la descente du courant de soudage de la valeur de consigne à zéro ou la valeur du courant de cratère.

IMPULSION TIG

La fonction affecte la forme de la soudure et la mise au point de l'arc. Le soudage par impulsions réduit également la quantité de chaleur fournie au matériau et est utilisé lors du soudage de matériaux minces.

FRÉQUENCE D'IMPULSION 0,5 - 200Hz

La fréquence à laquelle la valeur d'impulsion actuelle change entre le courant de soudage et le courant de base.

FRÉQUENCE ACTUELLE 60Hz

Utile pour souder l'aluminium. Plus la fréquence est élevée, meilleure est la qualité de la soudure et meilleure est la focalisation de l'arc.

ÉQUILIBRE AC 10 - 99%

Le rapport de la durée de la phase positive à la phase négative. La diminution de l'équilibre introduit plus de chaleur dans le matériau, ce qui entraîne une soudure plus étroite et une pénétration plus profonde, tout en réduisant la charge thermique sur l'électrode en tungstène.

L'augmentation de l'équilibre introduit moins de chaleur dans le matériau, ce qui se traduit par un meilleur nettoyage, une soudure large et une fusion moins profonde, cependant, sollicite considérablement l'électrode de tungstène.

ONDE RECTANGULAIRE

La forme d'onde universelle la plus couramment utilisée pour souder n'importe quel matériau. Génère plus de chaleur dans la zone de soudure, une plus grande pénétration que les autres formes.

IMPULSION TIG

Le soudage par impulsions est un type de soudage par points TIG qui permet le soudage d'éléments minces grâce à une très faible émission de chaleur dans la zone d'assemblage. Il consiste en un allumage cyclique à court terme et une extinction de l'arc.

MODE DE FONCTIONNEMENT 2T / 4T

• 2T - Mode double action - appuyer sur le bouton dans la poignée de la poignée allume le ioniseur et allume l'arc. Le soudage est effectué avec le bouton enfoncé.
• 4T - Mode quadruple - appuyer sur le bouton dans la poignée de la poignée allumera le ioniseur et l'allumage de l'arc, puis relâchera le bouton et commencera à souder avec le bouton relâché. Appuyez à nouveau sur le bouton pour arrêter le soudage
