Weldman BRAVO TIG 250 AC/DC HF PULS - kit de soudage n°3

BRAVO TIG 250 AC/DC HF PULS INVERTER INVERTER - KIT DE SOUDAGE #3

| Marque: Weldman | Méthodes de soudage : TIG AC, TIG DC, MMA | Alimentation : CA 230V / 50Hz | Courant de soudage : 250A | Efficacité : 60% |

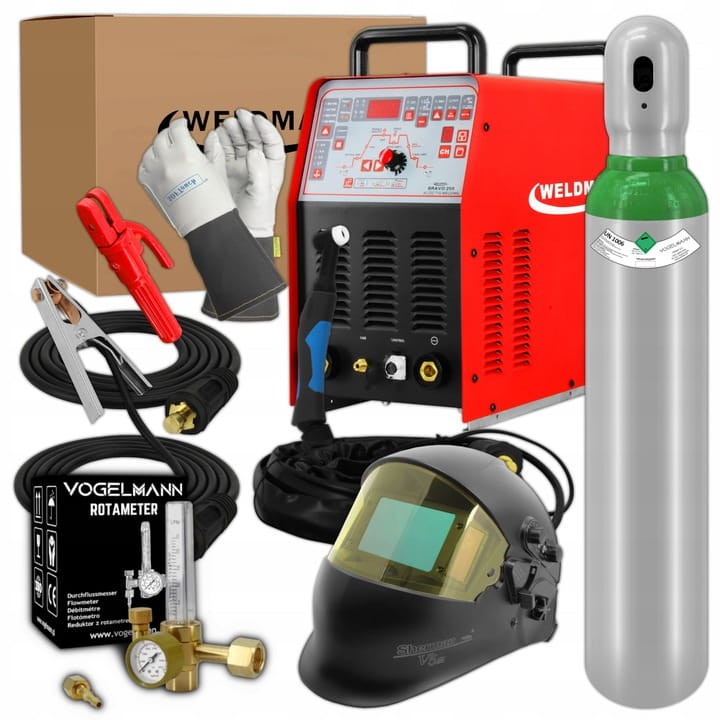

ÉQUIPEMENT STANDARD:

• Soudeur Bravo TIG 250
• Cordon d'alimentation de 2 m avec prise 230 V
• Torche de soudage TIG WP 26 4 m (DX50)
• Câble de soudage 2 m avec porte-électrode 300A (DX50)
• Câble de masse 2 m avec pince 300A (DX50)
• Raccordement gaz pour tuyau technique 8 mm
• Prise de commande de poignée à 5 broches et prise de gaz M10x1

ÉQUIPEMENT SUPPLÉMENTAIRE

• Casque de soudage Sherman V5a
• Bouteille de gaz Vogelmann Argon 8l 150 bars
• Régulateur de gaz Vogelmann Rotamètre
• Weldas 10-1004L Gants de soudage taille - L

POSTE A SOUDER BRAVO TIG 250 AC/DC

Fabriqué en technologie IGBT pour le soudage selon la méthode

• TIG CA
• PULS TIG AC /
• TIG CC
• PULS TIG DC
• MÉLANGE TIG (AC + DC)
• MMA avec électrodes enrobées DC.

Le soudeur vous permet de travailler avec la méthode MIX TIG , qui combine les avantages du soudage à courant alternatif (AC) - l'obtention d'une soudure très propre avec une pénétration profonde obtenue lors du soudage à courant continu ( DC) .

De ce fait, il est possible d'obtenir une soudure de très bonne qualité sur des matériaux fins et épais . Un panneau de commande souple , un bouton multifonctionnel et un affichage numérique des paramètres de fonctionnement permettent un réglage simple et rapide des paramètres de fonctionnement.

Le choix de la forme d'onde dans le courant alternatif (forme rectangulaire, forme sinusoïdale) afin d'influencer précisément la soudure et son aspect.

Équipé de la fonction TIG DC PULS, il empêche le brûlage lors du soudage de matériaux fins (moins de 1,5 mm d'épaisseur) ou la décoloration du matériau (lors du soudage d'acier inoxydable).

Une large gamme de fonctions et une utilisation facile recommandées pour les travaux d'atelier et industriels.

DONNÉES TECHNIQUES:

• Tension d'alimentation [V] : 230
• Tension à vide [V] : 70
• Plage de réglage du courant de soudage [A] : TIG AC 5-250 TIG DC 5-250 MMA 5-200
• Efficacité max à 40°C EN 60974-1 : 200A @ 60% 160A @ 100%
• Classe de protection [IP] : 21S
• Dimensions [cm] : 52x24x45
• Poids [kg] : 24

LE PANNEAU DE COMMANDE INTUITIF PERMET DE CONTRÔLER :

• Temps d'écoulement du gaz avant l'amorçage de l'arc
• Intensité du courant initial
• Temps de montée du courant de soudage
• Courant de soudage
• Courant de base (uniquement en mode TIG DC PULS)
• Largeur d'impulsion (durée) (uniquement en mode TIG PULSE)
• Fréquences d'impulsions (uniquement en mode TIG DC PULS)
• Le temps de descente
• Courant final
• Temps d'écoulement du gaz après l'extinction de l'arc

TECHNOLOGIE IGBT

La base pour la construction du système de conversion d'énergie électrique de la machine à souder sont des systèmes électroniques réalisés dans la technologie IGBT, permettant un fonctionnement dans la plage de fréquences supérieure à 200 kHz.

NIVEAU DE SÉCURITÉ

L'IP définit le degré de résistance de l'appareil à la pénétration de contaminants solides et aqueux. IPS23 signifie que l'appareil est adapté pour fonctionner dans des pièces fermées ou sur un chantier.

CYCLE DE TRAVAIL

Le rapport cyclique est basé sur une période de 10 minutes. Un cycle de service de 60 % signifie qu'après 6 minutes de fonctionnement, une pause de 4 minutes est nécessaire. Un cycle de service de 100 % signifie que l'appareil peut fonctionner en continu sans interruption.

CONSTRUCTION SOLIDE ET ROBUSTE

Le boîtier de l'appareil est fait de composites légers et durables, résistants à toutes sortes de dommages mécaniques.

PROTECTION CONTRE LA SURCHAUFFE

La source d'alimentation est équipée d'un interrupteur thermique automatique de surcharge. Lorsque la température du poste à souder est trop élevée, la protection déconnecte le courant de soudage et la diode de surchauffe s'allume. Une fois que la température a chuté, le commutateur se réinitialise automatiquement.

MMA

Une méthode d'électrode recouverte consistant en un noyau métallique recouvert d'une gaine. L'appareil permet de souder avec tous les types d'électrodes, par exemple basiques, cellulosiques, rutiles ou acides.

TIG AC/DC

Permet le soudage TIG avec courant alternatif. Il est nécessaire pour souder l'aluminium et ses alliages.

COURANT DE BASE

Le courant responsable du maintien du processus de soudage, la valeur inférieure de l'impulsion de courant. Il facilite le contrôle de la quantité de chaleur introduite dans le matériau.

TRANSPORT FACILE

L'équipement de la soudeuse avec deux poignées de transport assure la commodité lors du changement de travail.

TEMPS DE PRÉ-ÉCOULEMENT DU GAZ

Le temps entre l'appui sur le bouton dans la poignée de la poignée et l'ouverture de la vanne de gaz jusqu'à ce que l'arc soit amorcé.

En règle générale, il faut plus de 0,5 seconde pour fournir du gaz de protection à la sortie de la buse de la torche afin de protéger le début de soudage et l'électrode de tungstène.

TEMPS D'ÉCOULEMENT DE GAZ

Le temps qui s'écoule entre l'extinction de l'arc et la fermeture de la vanne de gaz pour protéger de l'air le bain de fusion qui se solidifie et pour refroidir l'électrode de tungstène.

Un temps de post-écoulement trop court peut entraîner une oxydation de la soudure. Lors du soudage en mode TIG AC (courant alternatif), ce temps doit être plus long.

TEMPS DE MONTÉE

Le temps pendant lequel le courant de soudage est ascendant du courant de démarrage à la valeur de courant de soudage réglée.

TEMPS D'ARRÊT

Temps de descente du courant de soudage de la valeur de consigne à zéro ou à la valeur du courant de cratère.

LARGEUR D'IMPULSION

La durée de l'impulsion vous permet d'ajuster la profondeur de pénétration. L'augmentation de la largeur augmente la profondeur de pénétration, réduisant la quantité de chaleur introduite dans le matériau, réduisant le risque de brûlure à travers des feuilles plus minces ou des composants plus petits.

Des valeurs de largeur d'impulsion inférieures doivent être utilisées pour des courants plus élevés. Une largeur d'impulsion plus grande doit être utilisée pour les petits courants, par exemple une largeur supérieure à 50 % doit être utilisée pour les courants inférieurs à 100 A.

IMPULSION DE FRÉQUENCE

La fréquence avec laquelle la valeur de l'impulsion de courant change entre le courant de soudage et le courant de base.

TIG IMPULSION

La fonction affecte la forme de la soudure et le foyer de l'arc. Le soudage par impulsions vous permet également de réduire la quantité de chaleur fournie au matériau et est utilisé lors du soudage de matériaux minces.

HF - ALLUMAGE D'ARC SANS CONTACT

L'appareil est équipé d'un ioniseur permettant l'amorçage de l'arc sans contact.

SOUDAGE PAR POINTS

L'appareil permet d'effectuer des soudures par points auxiliaires en mode de soudage par points à durée limitée.

2T / 4T

2T - Appuyer sur le bouton du pistolet de soudage provoquera un pré-écoulement du gaz, puis allumera l'arc et commencera à souder. Lorsque le bouton est relâché, l'arc s'éteint et le gaz s'écoule.

4T - En appuyant et en relâchant le bouton du pistolet de soudage, le gaz pré-débitera, puis amorcera l'arc et commencera à souder. Lorsque le bouton est enfoncé et relâché à nouveau, l'arc s'éteint et le gaz s'écoule.

PROGRAMMES

L'appareil a la capacité d'enregistrer 10 paramètres de soudage individuels dans la mémoire et est adapté au contrôle externe de la machine à souder.

REFROIDISSEMENT

L'appareil dispose d'un système de refroidissement par ventilateur, ce qui augmente considérablement son efficacité
