Weldman Spotter 9900

MACHINE DE SOUDAGE COMMANDÉE PAR MICROPROCESSEUR WELDMAN SPOTTER 9900

Producteur : Weldman | Alimentation : 400V | Courant : 11000A | Puissance : 22,8 kVa | Épaisseur maximale du matériau soudé [mm] : 4 + 4

ÉQUIPEMENT STANDARD

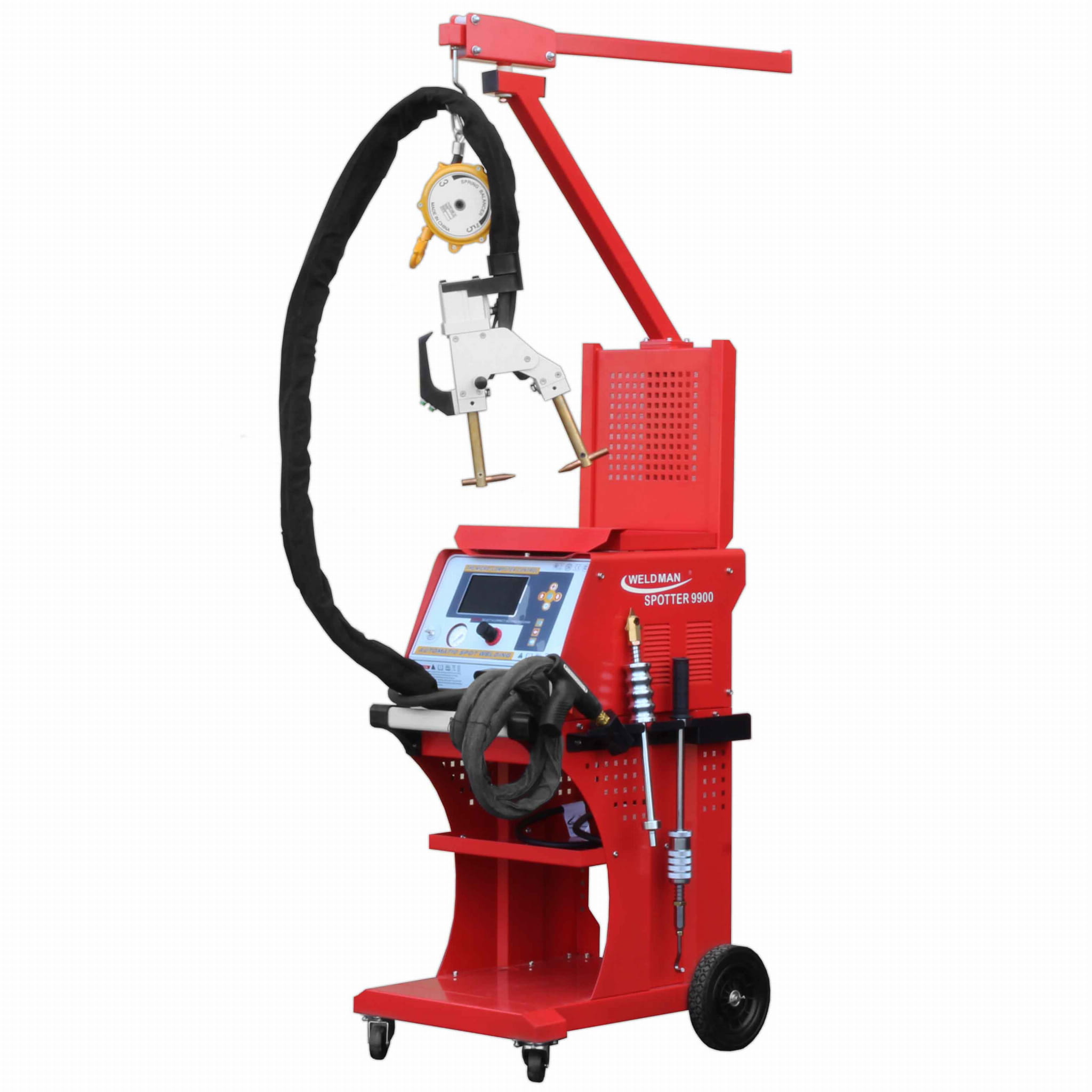

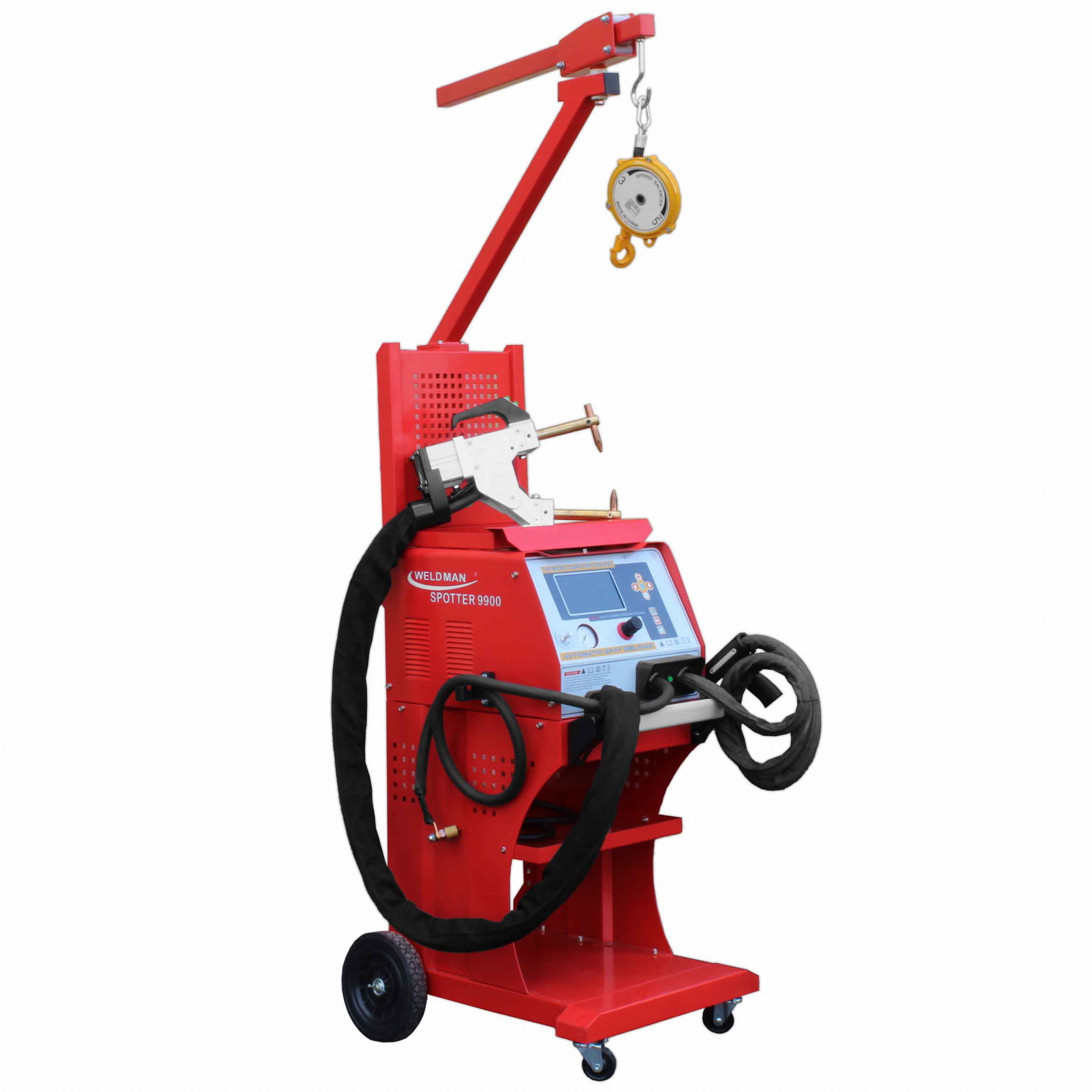

• Poste à souder Spotter 9900
• Chariot de transport
• Flèche avec extension réglable et équilibreur EW-5 L = 1,5 m 3-5 kg
• Câble L = 2 m avec pinces pneumatiques type X
• Marteau cinétique pour le manche (pistolet) pour rondelles triangulaires
• Marteau cinétique avec crochet pour fil ondulé ou rondelles rondes et droites
• Marteau cinétique avec ventouse à vide pneumatique
• Électrodes de carbone 2 pièces.

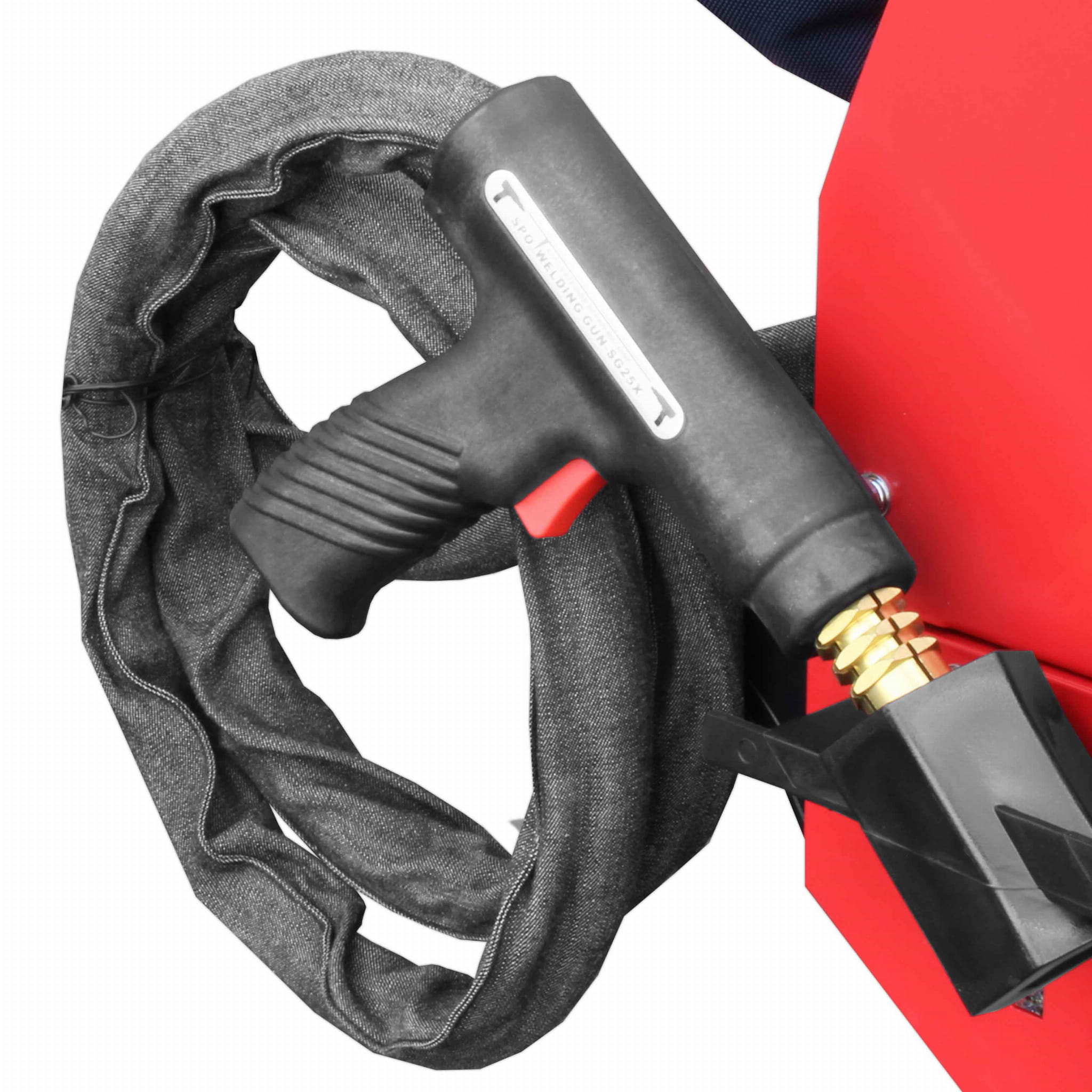

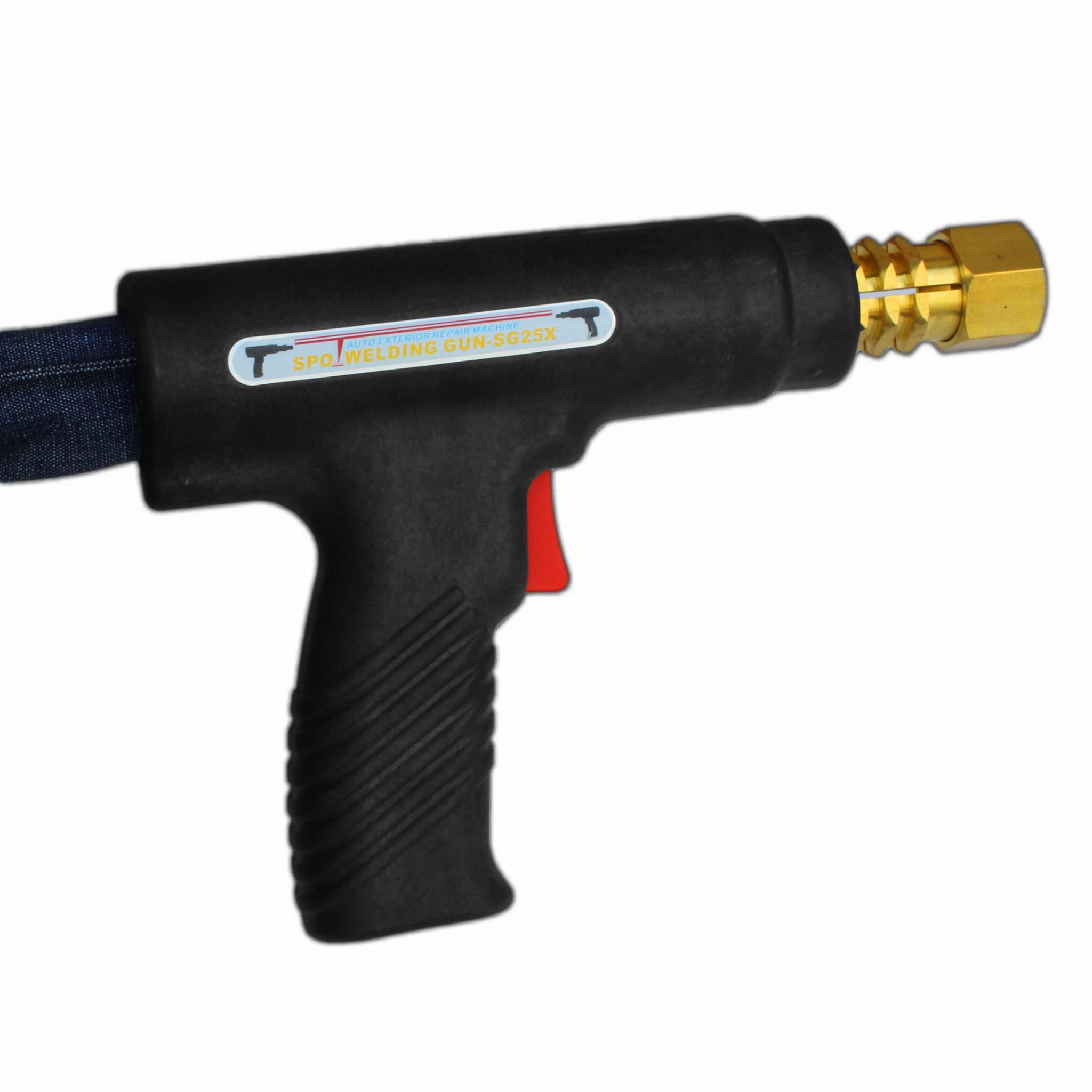

• Câble de travail avec poignée (pistolet) 2,2 m

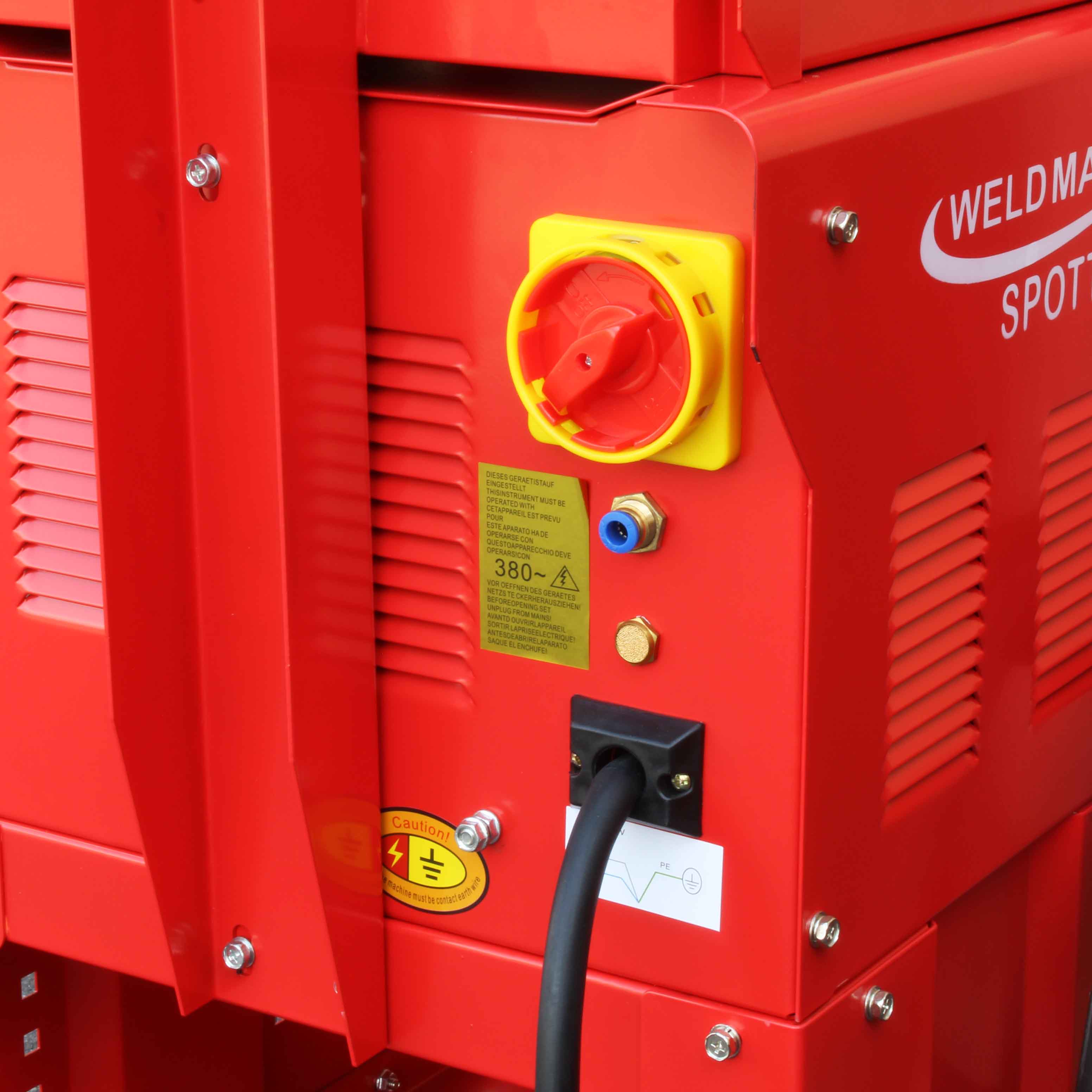

• Cordon d'alimentation de 2,5 mètres
• Câble de masse avec borne de masse de 2 m
• Poignée de soudure à peigne à 6 doigts

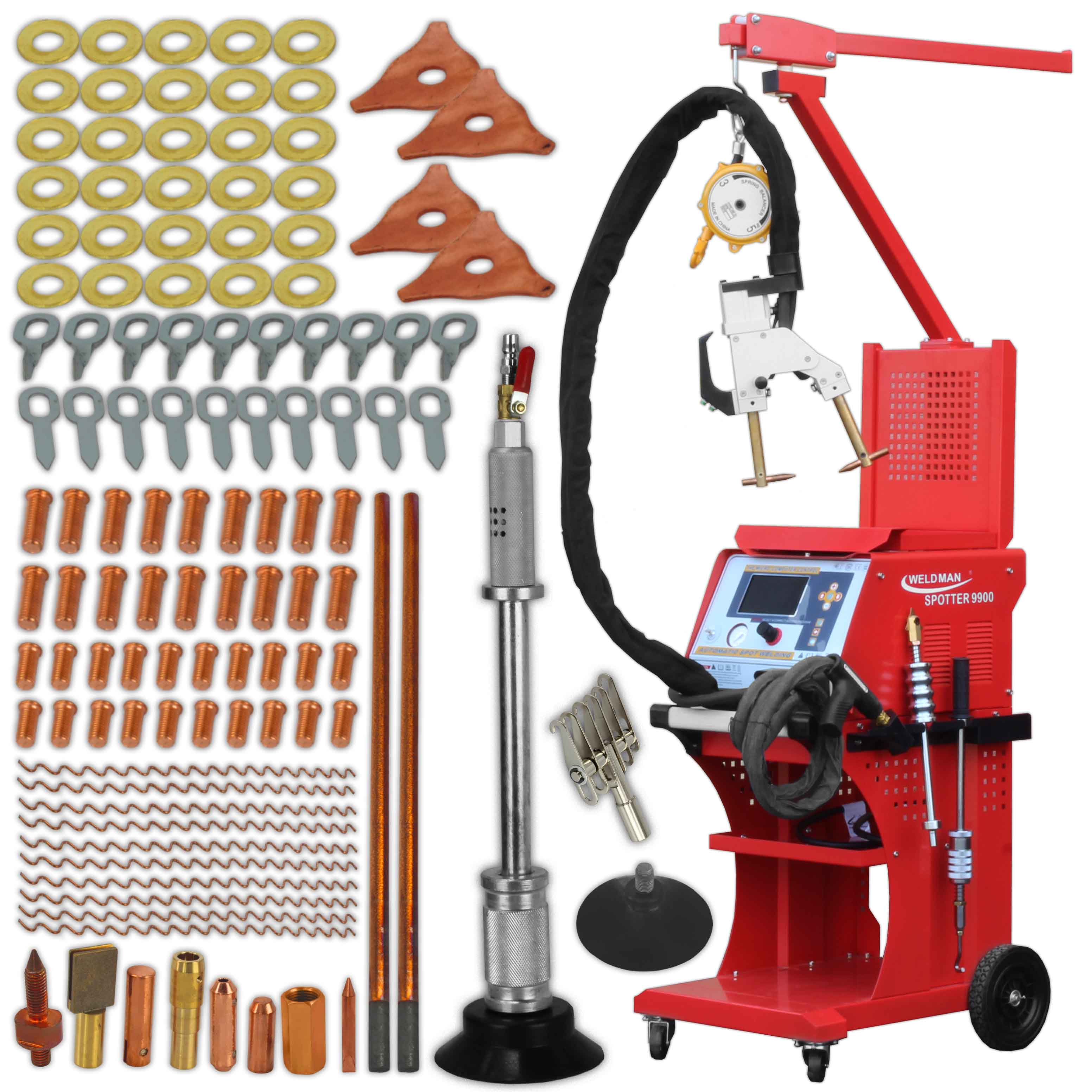

ÉQUIPEMENT SUPPLÉMENTAIRE

• Rondelles rondes 12 mm : 30 pièces.
• Rondelles triangulaires : 5 pcs.
• Rondelles droites : 10 pcs.
• Rondelles droites torsadées : 10 pcs.
• Vis M5 L = 16 mm : 20 pièces.
• Vis M6 L = 16 mm : 20 pièces.
• Fil ondulé L = 300 mm : 10 pcs.
• Électrode à vis
• Électrode pour rondelles rondes
• Électrode pour rondelles droites
• Électrode pour écraser les irrégularités (créée après avoir retiré la feuille)
• Électrode double face pour fil ondulé et pour le soudage par points
• Porte-électrode pour fil ondulé
• Support pour rondelles triangulaires
• La fin de la messe
• Boîte à outils pour consommables

Le poste à souder piloté par microprocesseur SPOTTER 9900 a été conçu pour l'usinage de tôles :

• Sous forme de soudure unilatérale,
• Extraction (par soudage d'éléments de formes diverses),
• Découpe et chauffage avec une électrode en carbone.

Le soudeur dispose de la mémoire des derniers réglages, de la fonction pulse nécessaire au soudage des tôles galvanisées et de la fonction de soudage des tôles HSS.

L'écran graphique LCD tactile permet de sélectionner l'un des 10 modes de fonctionnement avec leur réglage de manière intuitive :

• Paramètres de soudage (temps, courant, type d'impulsion)
• Matériau à souder au choix : acier au carbone / galvanisé / acier inoxydable
• Sélection sélective de l'épaisseur du matériau soudé (0,6 mm / 0,8 mm / 1,0 mm / 1,2 mm / 1,5 mm / 2,0 mm / 3,0 mm / 4,0 mm)
• Indicateur de température de soudeur

Le réglage des paramètres de fonctionnement peut se faire en parallèle sur l'écran tactile ou avec des boutons en face avant. Il y a aussi un indicateur de pression d'air comprimé sur le panneau avant.

La machine à souder est largement utilisée aussi bien dans les ateliers qui effectuent des réparations professionnelles de tôlerie pour l'industrie automobile que dans l'industrie.

DONNÉES TECHNIQUES:

• Code : 106 133
• Type d'appareil : SPOTTER 9900
• Tension d'alimentation [V] : 400
• Puissance du courant d'alimentation [kVA] : 22,8
• Courant d'alimentation [A] : 20-125
• Courant de soudage [A] : 11000
• Tension de soudage [V] : 1-15,5
• Réglage du temps de scellage [ms] : 0-9900
• Max. épaisseur du matériau soudé [mm] : 4 + 4
• Classe de protection [IP] : 21
• Les dimensions de la machine à souder [cm] : 62x55x136
• Dimensions de la machine à souder avec un chariot [cm] : 140x55x198
• Poids de la machine à souder [kg] : 92

PANNEAU DE COMMANDE:

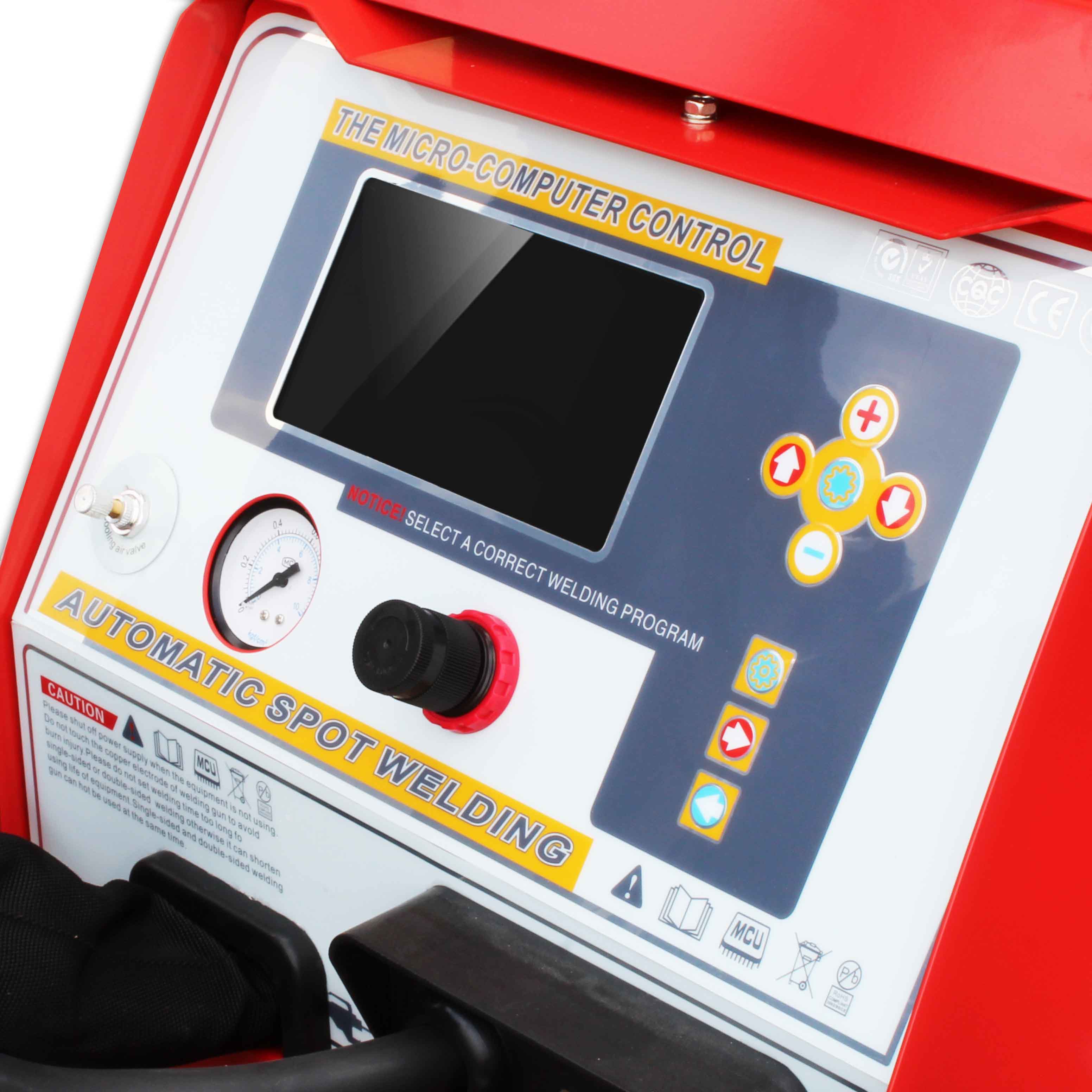

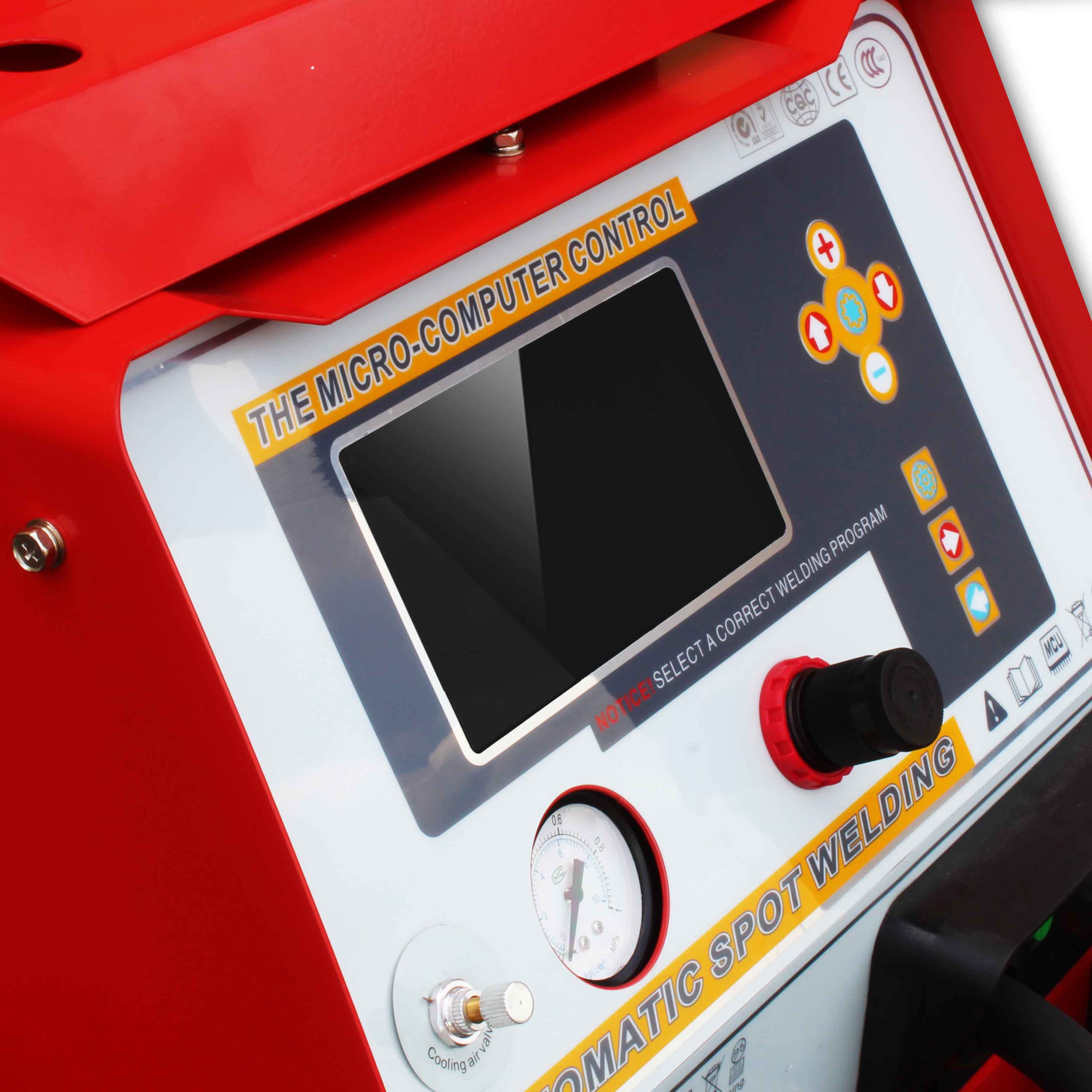

1. Ecran tactile couleur 7″.
2. Boutons "haut" et "bas" pour sélectionner le paramètre de soudage dans le mode de fonctionnement sélectionné.
3. Boutons "plus" et "moins" pour régler la valeur du paramètre de soudage sélectionné dans le mode de fonctionnement sélectionné.
4. Bouton d'acceptation du mode de soudage sélectionné.
5. Boutons "gauche" et "droite" pour sélectionner le mode de soudage
6. Bouton de réglage de la pression pour pinces pneumatiques avec protection contre les changements accidentels.
7. Manomètre.

MODES DE FONCTIONNEMENT :

01 Rondelles de soudure électrode + élément soudé - régulation courant : 30-100%.

02 Soudage des rondelles - réglage du temps : 0-9900 ms percuteur triangulaire avec une poignée + rondelle triangulaire

03 Soudage de l'électrode fil ondulé + fil ondulé.

04 Soudage à l'électrode unilatéral de tôles.

05 Soudage de tôles avec chevauchement d'électrodes - réglage du courant 30-100, pas de réglage du temps - FFF sur l'écran - le temps dépend uniquement du temps d'appui sur la gâchette du pistolet).

06 Porte-électrode en carbone trempé + électrode en carbone.

07 Rivets de soudage électrode + élément de soudage - régulation du courant : 30-100 % régulation du temps : 0-9900 ms.

08 Inégalité de serrage, électrode - régulation de courant 30-100, pas de réglage du temps - FFF sur l'écran - le temps dépend uniquement du temps pendant lequel la gâchette du pistolet est enfoncée).

09 Soudure double face, pince pneumatique (bras + électrodes), régulation courant : 30-100%, régulation temps : 0-9900 ms

10 Rondelles droites de soudage électrode + élément soudé.

NIVEAU DE SÉCURITÉ

L'IP définit le degré de résistance de l'appareil à la pénétration de contaminants solides et aqueux. IP21 signifie que l'appareil est adapté pour fonctionner dans des pièces fermées.

CHAUFFER LES EXTRÉMITÉS

Mode de fonctionnement (1/7/10) en fixant l'extrémité du câble de masse au matériau à souder sur le panneau de commande, sélectionnez l'icône du mode approprié, puis définissez les paramètres de fonctionnement.

Placez le pistolet à l'endroit choisi et appuyez sur la gâchette pour souder la pointe. Réparez la surface à l'aide d'un chasse-goupille avec un crochet ou un autre outil (par exemple Quick-puller). Après la réparation, faites pivoter la dérive avec le crochet d'environ 90° pour casser la rondelle.

SOUDAGE DES TÔLES SUR UN CÔTÉ

Mode de fonctionnement (4) en fixant l'extrémité du câble de masse au matériau à souder, utilisez la clé de montage pour placer l'électrode pour le soudage unilatéral dans le pistolet. Sur le panneau de commande, sélectionnez le mode puis réglez les paramètres de fonctionnement.

En cas d'irrégularité de serrage résultant du retrait de la tôle dans le pistolet, placer l'électrode d'irrégularité de serrage dans le pistolet, puis sélectionner (8) sur le panneau, puis régler les paramètres de fonctionnement et commencer à souder comme ci-dessus. Le temps de soudage correspond au moment où la gâchette du pistolet est enfoncée.

SOUDAGE DU FIL ONDULE

Mode de fonctionnement (3) en fixant l'extrémité du câble de masse au matériau à souder, utilisez la clé de montage pour placer l'électrode pour le fil ondulé dans le pistolet. Sélectionnez le mode sur le panneau, puis définissez les paramètres de chauffage du fil.

Placer le pistolet dans l'évidement du fil ondulé et presser l'électrode contre le fil à un angle de 90°. Appuyez sur la gâchette du pistolet pour chauffer le fil à la surface. Réparez ensuite la surface à l'aide d'un peigne ou d'un chasse-goupille avec crochet. Après réparation, retirez le fil de la surface.

CONCASSAGE-CHAUFFAGE-DESCENTE

Mode de fonctionnement (6) en fixant l'extrémité du câble de masse au matériau à souder, placez le support pour l'électrode de carbone et l'électrode de carbone dans le pistolet. Sur le panneau, sélectionnez le mode et réglez les paramètres de fonctionnement. Le temps de soudage correspond au moment où la gâchette du pistolet est enfoncée.

Touchez l'extrémité de l'électrode de carbone et déclenchez le pistolet. Lorsque vous avez terminé, refroidissez la surface avec un chiffon humide ou de l'air comprimé. La surface chauffée revient à sa position d'origine lorsqu'elle s'effondre (perturbation). Dans le cas de la coupe du matériau, procéder comme ci-dessus sauf pour tenir l'électrode verticalement au niveau de la coupe.

TRAVAILLER AVEC UN POINÇON AVEC UNE VENTOUSE PNEUMATIQUE SOUS VIDE

On peut également utiliser un poinçon avec une ventouse à vide pneumatique pour extraire la tôle. Pour ce faire, connectez de l'air comprimé au poinçon avec une ventouse à vide, appliquez-le sur la surface de réparation et dévissez la valve située sur le poinçon. À l'aide d'un poinçon, retirez le matériau. Après avoir terminé l'usinage, fermez le robinet à tournant sphérique.

SOUDAGE DOUBLE FACE AVEC TICKS AVEC UNE PINCE PNEUMATIQUE

Le réglage de la force de la pince doit être réglé avec le bouton sur le panneau avant (6). Le bouton est protégé contre les changements accidentels de valeur.

La pression de l'air comprimé doit être réglée entre 6 et 8 bars, en fonction de la force de serrage que l'on souhaite obtenir : pression inférieure - force de serrage inférieure, pression supérieure - force de serrage supérieure.

Appuyez plus près sur le bouton vert de la pince pour serrer les électrodes sur les pièces à souder, puis appuyez plus loin sur le deuxième bouton vert pour souder. Après soudage, les pinces s'éloignent spontanément des éléments soudés.

POLYVALENCE D'APPLICATION

La machine à souder peut gérer le soudage et le tirage unilatéral ainsi que la découpe de divers éléments de carrosseries de voitures

EFFICACITÉ

La technologie moderne et l'affichage garantissent un paramétrage rapide et précis.

CONFORT DE TRAVAIL

L'affichage intuitif qui vous permet de sélectionner le mode de fonctionnement, ainsi que les interrupteurs de réglage du temps de soudage et du courant vous permettent de sélectionner les paramètres en fonction de vos besoins.

SÉCURITÉ

L'appareil est protégé par un système de protection contre la surchauffe qui coupe le circuit de l'appareil lorsqu'un problème est détecté. Après quelques minutes, l'appareil refroidit à une température qui lui permet de se rallumer automatiquement.

TRANSPORT ET MOBILITÉ

Le chariot de transport vous permet de déplacer librement le spotter à n'importe quel endroit.
