Weldman TORNADO TIG 210 AC/DC PULS HF - kit de soudure n°3

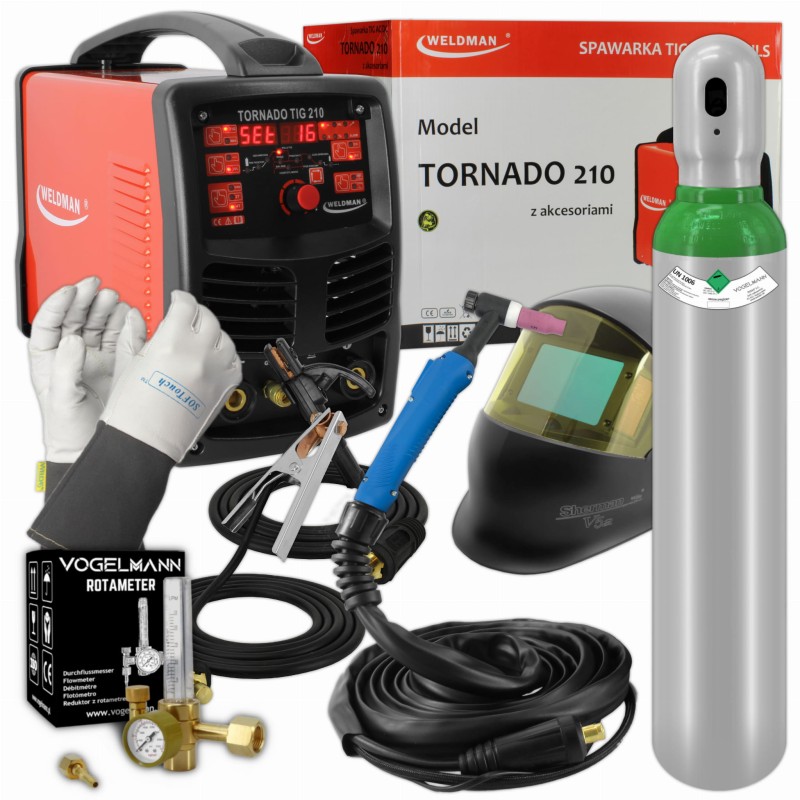

WELDMAN® TORNADO TIG 210 AC/DC - TROUSSE DE SOUDAGE #3

Marque : WELDMAN | Méthodes de soudage: TIG AC / DC, MMA | Alimentation: 230V | Courant de soudage: 200A | Efficacité: 60% |

ÉQUIPEMENT STANDARD

• Soudeur Weldman® Tornado 210 AC / DC puls
• Support à souder T-26 / 4m
• Câble de masse de 2 m
• Câble d'électrode de 2 m
• Pièces consommables de la poignée (buses - 2 pièces, manchons - 2 pièces et un long bouchon)
• Manuel de l'Utilisateur
• Carte de garantie

ÉQUIPEMENT SUPPLÉMENTAIRE

• Casque de soudage Sherman V5a
• Bouteille de gaz Vogelmann Argon 8l 150 bar
• Réducteur de gaz Vogelmann Rotamètre
• Weldas 10-1004L Gants de soudage taille - L

Développée selon la technologie IGBT moderne, la soudeuse à onduleur TORNADO TIG 210 est conçue pour le soudage selon plusieurs méthodes.

Elles sont:

• TIG AC
• IMPULSION TIG AC
• TIG DC
• TIG DC PULSE
• Méthode de soudage MMA utilisant des électrodes revêtues (DC)

La soudeuse inverseur TORNADO TIG 210 AC / DC est parfaite pour souder tous les types de métaux, y compris l'aluminium.

Ce qui distingue ce produit est un fonctionnement fluide avec allumage d'arc sans contact (TIG HF), à la fois en mode 2 étapes et 4 étapes.

L'appareil peut également être contrôlé de l'extérieur.

HF

Soudage d'électrode de tungstène dans un écran de protection contre les gaz avec arc pilote (sans contact)

MODE DE FONCTIONNEMENT 2T / 4T

En mode à deux tactiles, appuyer sur l'interrupteur dans la poignée de la poignée allumera le ioniseur et allumera l'arc. Le soudage est effectué avec l'interrupteur enfoncé. Le relâchement de l'interrupteur arrêtera le soudage. En mode quatre tactiles, appuyer sur l'interrupteur dans la poignée de la poignée allumera le ioniseur et allumera l'arc, puis relâchera l'interrupteur et soudera avec l'interrupteur relâché. Appuyez à nouveau sur l'interrupteur pour arrêter le soudage.

TECHNOLOGIE IGBT

La base pour la construction du système de conversion d'énergie électrique de la machine à souder sont des systèmes électroniques fabriqués en technologie IGBT, permettant un fonctionnement dans la gamme de fréquences au-dessus de 200 kHz

TEMPS DE PRÉ-ÉCOULEMENT DU GAZ (PRÉ-GAZ)

Le temps écoulé entre le moment où vous appuyez sur le bouton de la poignée de la poignée jusqu'à ce que l'arc soit frappé. En règle générale, il faut plus de 0,5 seconde pour fournir du gaz de protection à la sortie de la buse de la torche. pour couvrir le point de départ du soudage et l'électrode en tungstène. Dans le cas d'une conduite d'alimentation en gaz plus longue depuis la bouteille, le temps de pré-écoulement doit être plus long.

COURANT INITIAL

Le courant qui apparaît dans le circuit après avoir appuyé sur le bouton dans la poignée de la poignée. Plus le courant de démarrage est élevé, plus il est facile de frapper l'arc. Cependant, lors du soudage de tôles minces, un courant de démarrage trop élevé peut entraîner un burnout. Dans certains modes de soudage, le courant n'augmente pas pour chauffer la pièce.

COURANT DE BASE

Le courant responsable du maintien du processus de soudage, la valeur inférieure de l'impulsion de courant. Il facilite le contrôle de la quantité de chaleur introduite dans le matériau.

TEMPS DE MONTÉE

Le temps pendant lequel le courant de soudage est ascendant du courant de démarrage à la valeur de courant de soudage réglée

FRÉQUENCE D'IMPULSION

La fréquence à laquelle la valeur d'impulsion actuelle change entre le courant de soudage et le courant de base.

LARGEUR D'IMPULSION

La durée de l'impulsion vous permet d'ajuster la profondeur de pénétration. L'augmentation de la largeur augmente la profondeur de pénétration, réduisant la quantité de chaleur introduite dans le matériau, réduisant le risque de brûlure à travers des feuilles plus minces ou des composants plus petits.

TEMPS D'ARRÊT

Temps pour que le courant de soudage passe de la valeur réglée à zéro ou à la valeur du courant de cratère.

TEMPS DE CIRCULATION DE GAZ (POST GAZ)

Le temps écoulé entre l'extinction de l'arc et la fermeture de la vanne de gaz. pour protéger le bain de soudure solidifiant de l'air et refroidir l'électrode en tungstène. Un temps de post-écoulement trop court peut entraîner une oxydation de la soudure. Lors du soudage en mode TIG AC (courant alternatif), ce temps doit être plus long.

FRÉQUENCE ACTUELLE AC

Utile pour souder l'aluminium. Plus la fréquence est élevée, meilleure est la qualité de la soudure, meilleure est la focalisation de l'arc

BALANCE AC

Le rapport de la durée de la phase positive à la phase négative. La diminution de l'équilibre introduit plus de chaleur dans le matériau, ce qui entraîne une soudure plus étroite et une pénétration plus profonde, tout en réduisant la charge thermique sur l'électrode en tungstène. L'augmentation de l'équilibre introduit moins de chaleur dans le matériau, ce qui entraîne un meilleur nettoyage, une soudure large et une fusion moins profonde, cependant, charge considérablement l'électrode de tungstène.

PARAMÈTRES GÉNÉRAUX

• Tension d'alimentation: 230V / 50Hz
• Protection de puissance: 20A
• Courant d'alimentation MAX TIG: 20A | MMA: 33A
• Le courant est alimenté par EFF. TIG: 16A | MMA: 26A
• Tension de ralenti: 65 V

PARAMÈTRES DE SOUDAGE TIG 10 - 200 A.

• Rendement (à 40 ° C) 60% || 100%
• Courant de soudage: 210 A || 163A
• Tension de soudage: 18,4 V || 16,5 V

PARAMÈTRES DE SOUDAGE MMA 10 - 200 A.

• Rendement (à 40 ° C) 60% || 100%
• Courant de soudage: 210 A || 163A
• Tension de soudage: 28,4 V || 26,5 V
• Allumage d'arc: HF
• Diamètre de l'électrode: 1,0 - 4,0 mm
• Ventilateur
• Classe d'isolation: IP 21
• Niveau de sécurité: F.
• Dimensions: 490 x 240 x 400 mm
• Poids: 17 kg

PARAMÈTRES TIG

• Fonction PRE GAS: 0,1-1 s
• Courant de démarrage: 10 - 210 A
• Temps de montée du courant de soudage: 0-15 s
• Courant de soudage: 10 - 210 A
• Courant de base d'impulsion: 5-95%
• Largeur d'impulsion (balance): 5-95%
• Fréquence d'impulsion: 0,5-200 Hz
• Temps de descente: 0-15 s.
• Courant final: 10-210 A
• Fonction POST GAS: 1-10 sec.
• Fréquence en AC: 40-200 Hz
• Solde en AC - 10-90%

PROTECTION CONTRE LA SURCHAUFFE

L'appareil dispose d'un capteur de protection thermique intégré. En cas de surchauffe, l'appareil s'éteint automatiquement. En cas d'activation du mécanisme de surcharge, attendez 15 minutes. pour refroidir l'appareil. Passé ce délai, le courant de soudage doit être réduit et d'autres travaux peuvent être démarrés.

CYCLE DE TRAVAIL

Le cycle de service est basé sur une période de 10 minutes. Un cycle de service de 60% signifie qu'après 6 minutes de fonctionnement de l'appareil, une pause de 4 minutes est nécessaire. Un cycle de service de 100% signifie que l'appareil peut fonctionner en continu sans interruption.

MMA

Soudage MMA possible

VRD

Un système de réduction de tension conçu pour couper l'alimentation en quelques millisecondes après la fin du soudage. Cette fonction est également responsable de la réduction de la tension au niveau de l'électrode en bâton à un niveau sûr.

PORTE-TIG

• Type de poignée T-26
• Capacité de transport de courant maximale de 200 A
• Refroidissement de gaz
• Débit de gaz 10-20 l / min
• Allumage d'arc sans contact (HF)
• Longueur 4 m
