SHERMAN DIGIMIG 200 PULSE - ENSEMBLE N ° 1

SHERMAN DIGIMIG 200 PULSE - KIT DE SOUDAGE # 1

| Marque: SHERMAN | Méthodes de soudage: MIG/MAG, MMA, TIG LIFT | Alimentation: 230V  | Courant de soudage: 200A | Efficacité: 60% |

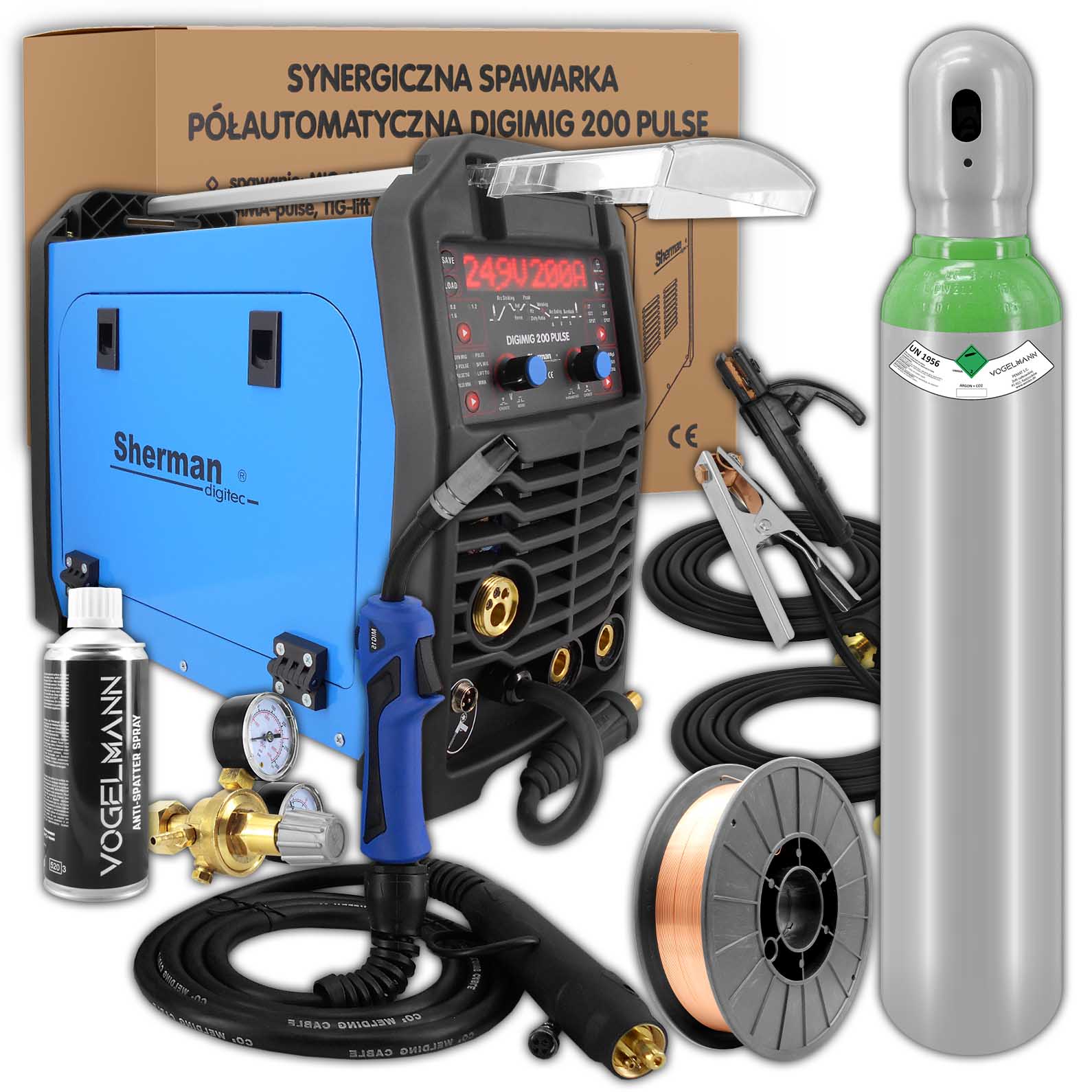

ÉQUIPEMENT STANDARD

• Sherman DIGIMIG 200 Impulsion
• Torche MIG avec courant de soudage réglable
• Câble d'électrode
• Câble de masse
• Galet de guidage Al 1.0 / 1.2
• Manuel de l'Utilisateur

ÉQUIPEMENT SUPPLÉMENTAIRE

• Bouteille de gaz Vogelmann MIX Ar/CO2 8l 150bar
• Régulateur de gaz Vogelmann Exact
• Vogelmann Spray anti-adhérent 400ml
• Fil à souder Vogelmann SG2 0.8mm 5kg

Le poste à souder synergique DIGIMIG 200 Pulse  est un appareil innovant pour le soudage manuel de l'acier et des métaux non ferreux en utilisant les méthodes MIG / MAG, MMA (électrode enrobée) et Lift TIG.

L'appareil est destiné aux professionnels qui apprécient la haute qualité et la fiabilité. Il peut également être utilisé pour le soudo-brasage de tôles galvanisées minces (jusqu'à 3 mm). La soudeuse vous permet de connecter un pistolet à bobine (SG).

Le contrôle numérique permet un réglage complet des paramètres, de la dynamique de l'arc, des caractéristiques et du mode de fonctionnement manuel ou synergique dans la méthode MIG / MAG.

L'utilisation de réglages synergiques dans le soudeur pour l'acier ordinaire, l'acier inoxydable et les alliages d'aluminium simplifie considérablement son fonctionnement et permet son utilisation par des personnes moins expérimentées et des amateurs. L'utilisation d'une impulsion ou d'une double impulsion permet une meilleure qualité de la soudure, une esthétique élevée avec un rendement très élevé.

La soudeuse permet l'utilisation de plusieurs modes de fonctionnement, y compris l'option de soudage par points. L'appareil a la mémoire du dernier réglage, c'est-à-dire qu'après l'avoir éteint et rallumé, les derniers paramètres réglés sont restaurés. Il est également possible de sauvegarder 35 ensembles de paramètres avec un accès facile au mode de sauvegarde/restauration du programme.

Grâce à l'utilisation de la technologie IGBT moderne et de composants de haute qualité, les appareils DIGIMIG 200 PULSE sont parfaitement adaptés aux travaux de soudage professionnels dans des secteurs tels que l'automobile, les structures métalliques et bien d'autres.

DONNÉES TECHNIQUES:

• Numéro de catalogue :  7812202
• Tension d'alimentation [V] :  CA 230 50Hz
• Méthodes de soudage :  MIG, MMA, Lift TIG, brasage
• Technologie de fabrication :  IGBT
• Courant de soudage [A] :  MIG : 200 MMA : 200 TIG : 200
• Cycle de service [%] :  60
• Max. consommation de courant [A] :  26,5 (MIG) / 33,7 (MMA) / 21,5 (TIG)
• Max. consommation d'énergie [kVA] :  7,7
• Contrôle du courant de soudage :  Lisse
• Wed  bobine avec fil [mm] :  100, 200
• Vitesse  d'avance du fil [m/min] :  2 - 14
• Poids [kg] :  12
• Dimensions (L x l x H) [mm] :  495 x 210 x 345

GAMME DE RÉGLAGES DES PARAMÈTRES :

• Courant de soudage :  MIG : 24–200 A ; MMA : 20–200 A ; TIG : 10–200 A.
• Tension de soudage : MIG :  17,5 - 24,7 V
• Vitesse d'alimentation du fil :  2 - 14 m/min
• Inductance :  -50 - + 50%
• Pré-gaz :  0 - 10 s
• Post-gaz :  0,1 - 50 s
• Fréquence d'impulsion TIG, MMA :  0,1 - 99 Hz ; MIG : 0,5 - 5 Hz.
• FORCE D'ARC (MMA):  0 - 100%
• HOT START (MMA) - courant :  20 - 200 A
• DÉMARRAGE À CHAUD (MMA) - temps :  0 - 99 ms

TECHNOLOGIE IGBT

Technologie moderne basée sur des transistors bipolaires à grille isolée. Il combine la facilité de commande des transistors à effet de champ avec une tension de claquage élevée et la vitesse de commutation des transistors bipolaires. L'utilisation de la technologie IGBT prolonge considérablement le fonctionnement fiable des équipements de soudage.

NIVEAU DE SÉCURITÉ

IP définit le degré de résistance de l'appareil à la pénétration de contaminants solides et aqueux. IP21 signifie que l'appareil est adapté pour fonctionner dans des pièces fermées.

PROTECTION CONTRE LA SURCHAUFFE

Le module IGBT est protégé contre la surchauffe par un système de protection qui coupe le circuit de soudage de la machine. Après quelques minutes, le poste à souder refroidit à une température qui lui permet de se rallumer automatiquement.

CYCLE DE TRAVAIL

Le rapport cyclique est basé sur une période de 10 minutes. Un cycle de service de 60 % signifie qu'après 6 minutes de fonctionnement, une pause de 4 minutes est nécessaire. Un cycle de service de 100 % signifie que l'appareil peut fonctionner en continu sans interruption.

BIEN

Une méthode d'électrode recouverte consistant en un noyau métallique recouvert d'une gaine. L'appareil permet de souder avec tous les types d'électrodes, par exemple basiques, cellulosiques, rutiles ou acides.

DÉMARRAGE À CHAUD

Le but de cette fonction est d'empêcher l'électrode de coller au matériau et est d'une grande aide lors de l'amorçage de l'arc. Il fonctionne lorsque l'arc est amorcé, provoquant une augmentation temporaire du courant de soudage au-dessus de la valeur définie par le soudeur.

FORCE D'ARC

Augmenter ou diminuer la longueur de l'arc de soudage en fonction de la distance entre l'électrode et le matériau à souder. Il vous permet d'ajuster la dynamique de l'arc de soudage. Le raccourcissement de la longueur de l'arc s'accompagne d'une augmentation du courant de soudage, ce qui stabilise l'arc.

COMPARER

La fonction VRD abaisse la tension à vide. La tension correcte n'est rétablie que juste avant l'amorçage de l'arc. Cela minimise le risque de choc électrique, mais dans certains cas, cela peut rendre l'arc difficile à allumer.

INVERSION DE POLARITE - SOUDAGE SANS GAZ

En raison de la polarité variable, il est possible de souder avec la méthode FLUX avec du fil fourré sans gaz de protection. Le fil est rempli d'un flux qui produit des gaz protecteurs pendant le soudage.

SYNERGIE

Soudage avec la méthode MIG / MAG utilisant des paramètres synergiques. L'appareil sélectionne les paramètres de soudage en fonction du type et de l'épaisseur du matériau sélectionnés. Ces paramètres peuvent être modifiés par l'utilisateur afin d'adapter les réglages à ses propres besoins. De nombreux programmes ont été préparés pour le soudage synergique, y compris le programme de soudo-brasage.

2T / 4T

2T  - Une pression sur le bouton de la gâchette du pistolet provoquera un pré-écoulement du gaz, puis amorcera l'arc et commencera à souder. Lorsque le bouton est relâché, l'arc s'éteint et le gaz s'écoule.

4T  - Appuyer et relâcher le bouton du pistolet de soudage provoquera un pré-écoulement du gaz, puis amorcera l'arc et commencera à souder. Lorsque le bouton est enfoncé et relâché à nouveau, l'arc s'éteint et le gaz s'écoule.

S2T / S4T

S2T  - spécial non verrouillé - après avoir appuyé sur le bouton, le gaz s'écoulera à l'heure définie par l'utilisateur et l'arc de soudage sera amorcé. La tension de l'arc de démarrage sera augmentée et chutera au courant de soudage de base pendant le temps défini.

Lorsque le bouton est relâché, l'intensité chute à la valeur finale du courant. L'arc s'éteindra alors et le gaz de protection circulera à l'heure préréglée.

S4T  - spécial à quatre cycles - après avoir appuyé et relâché le bouton, le gaz s'écoulera à l'heure définie par l'utilisateur et l'arc de soudage sera amorcé. La tension de l'arc de démarrage sera augmentée et chutera au courant de soudage de base pendant le temps défini.

Lorsque le bouton est enfoncé et relâché à nouveau, l'intensité chute à la valeur de courant finale. L'arc s'éteindra alors et le gaz de protection circulera à l'heure préréglée.

TEMPS D'ARRÊT

Temps de descente du courant de soudage de la valeur de consigne à zéro ou à la valeur du courant de cratère.

TEMPS DE MONTÉE

Temps pendant lequel le courant de soudage passe du courant de démarrage à la valeur de courant de soudage réglée.

POUR LE GAZ

Réglage du temps de passage du gaz de protection avant soudage.

POST-GAZ

Réglage du temps d'écoulement du gaz de protection post-soudage.

Soudage au brasage

Après avoir sélectionné le type de fil CuSi, l'appareil permet le soudo-brasage, principalement utilisé dans l'industrie automobile pour assembler des tôles galvanisées.

POINT DE SOUDAGE PAR POINTS

Fonction de soudage temporisé, utilisée pour le pointage des pièces, grâce à laquelle il est possible d'obtenir des longueurs de soudure égales.

POT

Soudage par points en continu. Appuyer sur le bouton du pistolet provoquera un pré-écoulement du gaz et allumera l'arc. Une fois le temps Sptt écoulé, l'arc s'éteint. Une fois le temps d'arrêt écoulé, l'arc se rallume et le cycle se poursuit jusqu'à ce que le bouton de la torche soit relâché. Ensuite, l'arc s'éteindra et le gaz s'écoulera.

LARGEUR D'IMPULSION

Durée de l'impulsion. Il vous permet de régler la profondeur de pénétration. L'augmentation de la largeur augmente la profondeur de pénétration, réduisant la quantité de chaleur introduite dans le matériau, réduisant le risque de brûlure à travers des feuilles plus minces ou des composants plus petits.

CYCLE D'IMPULSION

La fréquence avec laquelle la valeur de l'impulsion de courant change entre le courant de soudage et le courant de base.

RÉGLAGE LISSE DE L'ALIMENTATION EN FIL

La régulation en douceur de la vitesse d'alimentation du fil est prise en charge par un potentiomètre supplémentaire, qui vous permet de régler la vitesse pour différents diamètres de fil.

FACILE À UTILISER, PANNEAU DE COMM
